Wireless Devices315MHz送受信モジュール

315MHz送受信モジュール

IM315TRXの特長

IM315TX、IM315RXと互換性を保ちながら、データモードで送受信機能を実現。双方向通信による多彩なアプリケーションに対応できます。技術基準適合証明(技適・工事設計認証)取得済みで、ユーザでの申請や免許が不要です。

point1データモード時双方向通信が可能
point2リモコンモードで接点情報通信も可能
point3周波数チャンネル切り替え機能で電波の有効利用、混信防止対策が図れます。
point41:1、1:N、送信機64台までのM:N通信に対応。
point5様々な仕様にあわせてカスタマイズ可能

主な仕様

送受信モジュール(IM315TRX)

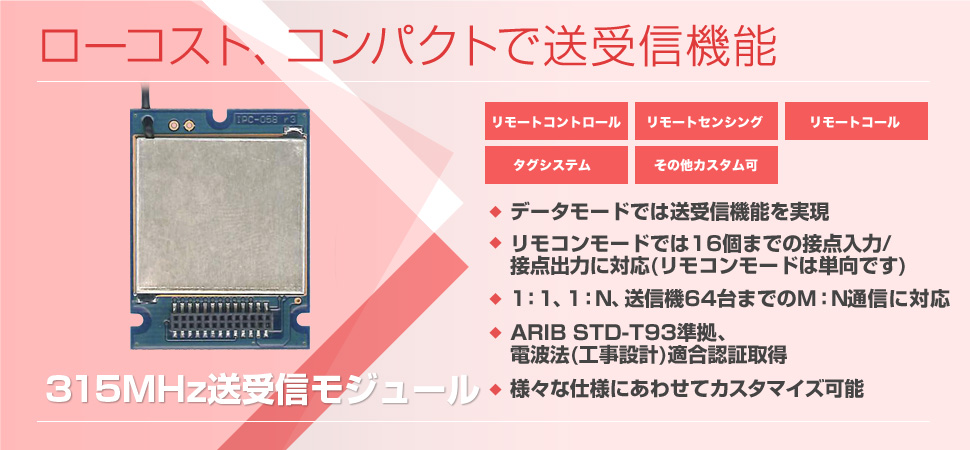

製品画像 IM315TRX
サンプル価格 ¥2,500(税別・送料別)※1
周波数 315MHz帯
送信出力 250μW EIRP
受信感度 約-106dBm
内蔵動作モード データモード
接点入力モード(最大16接点まで)
接点出力モード(プッシュ動作、ホールド動作)
動作電圧 2.0~3.6V
消費電流 送信時 15mA typ.
動作時 18.5mA typ.
アンテナ ワイヤーアンテナ
サイズ 30×40×5mm(アンテナ含まず、基板)
動作温度範囲 -10~60℃(結露なきこと)
通信距離 約50m(見通し、接点モード時)
通信方式 単信
インターフェイス 接点情報入力・出力(16回路)
調歩同期式シリアルI/F
受信ステータス出力
適合コネクタ※2 GradConn社
 DIPタイプ:BB02-BC261-KA2-302500
 SMTタイプ:BB02-BS261-KB3-030A00
FCI社
 DIPタイプ:20021111-00026T4LF
 SMTタイプ:20021121-10026T4LF
技術資料 PDFファイル IM315TRXハードウェア取扱説明書
PDFファイル IM315ソフトウェア取扱説明書
カタログ PDFファイル 無線モジュール カタログ

記載の商品は仕様その他を予告なく変更することがあります。

※1送料について:
お買上げ合計金額が1万円未満のときは送料800円(税別)をいただきます。
※2コネクタについて:
1~9個のご購入時には適合コネクタを無償添付しています。DIPタイプかSMTタイプをご指定ください。ただしコネクタメーカはご指定いただけません。
10個以上ご購入の際はコネクタを添付していません。別途お求めください。

評価・実験用ボード

アプリケーションの開発や評価・実験に便利な各種ボードをご用意しています。
