LPWA/高速通信 920MHz無線モジュール IM920c【コンパクトタイプ】
新規採用に関するご注意
IM920シリーズは新規採用非推奨品です。新規ご採用は後継製品のIM920sLシリーズをご検討ください。
- ・通信距離約35.7kmを実現する長距離モード搭載
- ・アドホックマルチホップネットワーク対応
- ・AES-GCM方式によるパケット暗号化と送信元認証に対応
- ・コマンドセットは他モジュールと互換性があるIMコマンドを採用
- ※IM920シリーズとは通信互換性はありません

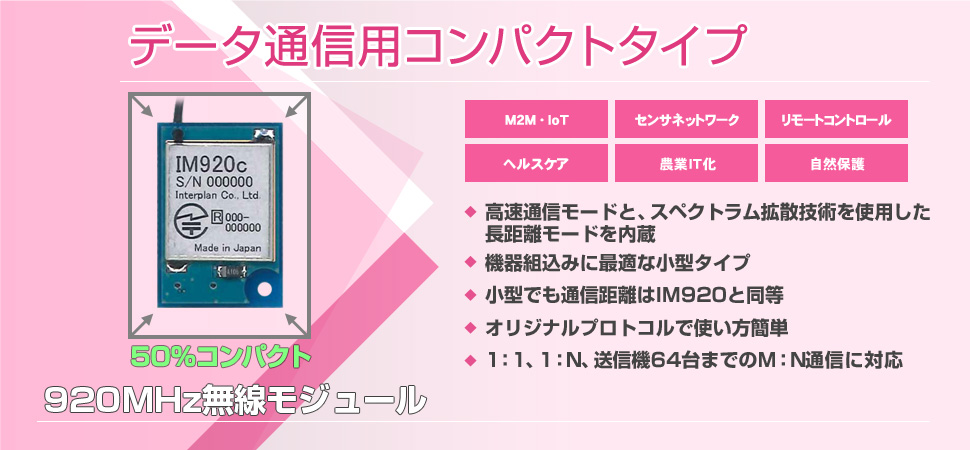

 | フットプリント20×29.5mmのコンパクトサイズ。面積比約半分。 |
|---|---|
 | データモードに加え、接点モード（入力・出力）、ADモードを追加（ファームウェアバージョン1.60以降） |
 | 1:1、1:N、送信機64台までのM:N通信に対応 （64台以上の大規模運用はご相談ください） |
 | IM920シリーズ間で共存・混在して使用できます。 |
 | 電波法（工事設計認証）取得済、ARIB STD-T108準拠で免許・申請不要 |
| ・ダイバシティによる安定通信を実現 IM920-DIV 販売中 |
| ・アドホック・マルチホップネットワークに対応するにはIM920sシリーズをご利用ください |
主な仕様
| 920MHz無線モジュール 【コンパクトタイプ】（IM920c) | |
| 製品画像 |
|
| サンプル価格 （税込・送料別）※1 | ¥4,730 |
| 周波数 | Sub-Giga、920MHz帯（920.6～923.4MHz、15チャンネル） |
| 送信出力 | 10mW/1mW/0.1mW（コマンドで設定） |
| 受信感度 | 約-112dBm（長距離通信モード時） |
| 空間データレート | 高速モード：50kbps、長距離通信モード：1.25kbps |
| 内蔵動作モード | データモード（スリープ機能、間欠受信対応） [ファームウェアバージョン1.60以降] 接点入力モード（最大8接点まで、アンサーバックにも対応） 接点出力モード（プッシュ動作、ホールド動作） 2ch AD入力モード（データモードで受信） |
| 動作電圧 | 2.0～3.6V（標準動作電圧3.3V） |
| 消費電流 | 送信時 10mW時：40mA typ. 1mW時：30mA typ. 0.1mW時：26mA typ. 受信時 27mA typ. スリープ時 5μA typ. |
| アンテナ | ワイヤーアンテナ |
| サイズ | 20×29.5×4.2mm（アンテナ含まず、基板） |
| 動作温度範囲 | -20～80℃（結露なきこと） |
| 見通し通信距離※2 | 約400m（高速モード時） 約7km（長距離モード時）各10mW出力時 |
| 通信方式 | 単信（送信、受信） |
| インターフェイス | 調歩同期式シリアルI/F ステータス出力 [ファームウェアバージョン1.60以降] 接点情報入力・出力（8回路） |
| 適合コネクタ | 日本圧着端子（JST）社 20Pxx-JMCSシリーズをご用意ください （モジュール側には20R-JMCS-GAN-B-TFを搭載） |
| 互換性 | IM920シリーズと共存・混在して使用可能 IM920と電気的特性・コマンド互換 コマンドセットはIMコマンドを採用 |
| 無線規格 | 電波法（工事設計認証）取得済、ARIB STD-T108準拠 |
| 技術資料 |  IM920cハードウェア取扱説明書 IM920ソフトウェア取扱説明書 IM920シリーズ補足説明書（改訂2019年11月5日） IM920シリーズ補足説明書Ver.1.63 |
| アプリケーションノート | パソコンによる設定・通信の概要 ペアリングの方法 IM920のAD入力モードで作る、ワイヤレス温度センサ 見えない電波が見える、通信モニタ |
| テクニカルノート | IM920 見通し通信実験レポート・その1 IM920 見通し通信実験レポート・その2 <偏波違いの影響、各種アンテナ比較、電波は曲がるか？> 安定通信のために、RSSI値と入力電力 IM920/IM920s/IM920sLシリーズ 無線通信の特性解説 IM920、IM920s、IM920sLシリーズ 通信範囲とキャリアセンス |
| カタログ | 無線モジュール カタログ |
| お知らせ | IM920の無線チャンネルの内、チャンネル番号6は内部信号の影響で使用をお薦めいたしません。（2018年3月16日、改訂2019年8月23日） |
