LPWA/高速通信 920MHz無線モジュール IM920XW/XL【防水・外部アンテナタイプ】

LPWA/高速通信 920MHz無線モジュール 【防水・外部アンテナタイプ】

新規採用に関するご注意

IM920シリーズは新規採用非推奨品です。新規ご採用は後継製品のIM920sLシリーズをご検討ください。

長距離・マルチホップ・暗号化通信対応920MHz無線モジュール IM920sLシリーズ

  • ・通信距離約35.7kmを実現する長距離モード搭載
  • ・アドホックマルチホップネットワーク対応
  • ・AES-GCM方式によるパケット暗号化と送信元認証に対応
  • ・コマンドセットは他モジュールと互換性があるIMコマンドを採用
  • ※IM920シリーズとは通信互換性はありません

長距離・マルチホップ・暗号化通信対応920MHz無線モジュール IM920sLシリーズ

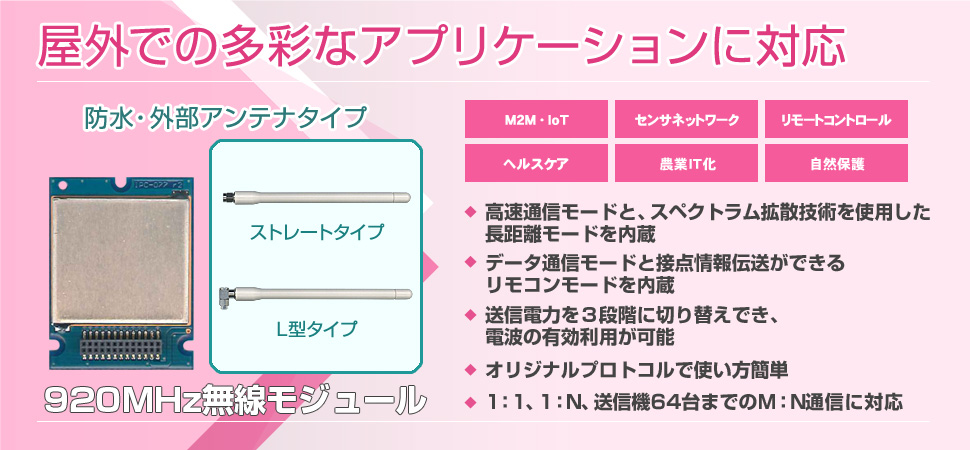

伝搬特性に優れたサブギガ(Sub-GHz)帯、920MHzを使用し、見通し通信距離7キロの長距離通信を実現した特定小電力(LPWA)920MHz無線モジュールです。

屋外で安心して使用できる、防水タイプの外部アンテナ(ストレートタイプとL型タイプ)の2種類のアンテナを用意しました。

技適取得済でユーザの免許や申請手続きは不要。組み込み用に手軽にお使いいただけます。

IM920シリーズと共存・混在でき、様々なアプリケーションが実現できます。

point1屋外でも安定した通信が可能
point2防水グレードIP67に対応したアンテナ
point3電波法(工事設計認証)取得済、ARIB STD-T108準拠
IM920シリーズがすぐわかるPDF ファームウェア更新情報 よくある質問
・ダイバシティによる安定通信を実現 IM920-DIV 販売中
・アドホック・マルチホップネットワークに対応するにはIM920sシリーズをご利用ください

主な仕様

防水・外部アンテナ ストレートタイプ(IM920XW)防水・外部アンテナ L型タイプ(IM920XL)
製品画像

IM920XS表面
表面

IM920XWアンテナ
防水アンテナ(ストレートタイプ)

IM920XS接続ケーブル
接続ケーブル

IM920XS表面
表面

IM920XLアンテナ
防水アンテナ(L型タイプ)

IM920XS接続ケーブル
接続ケーブル

サンプル価格
(税込・送料別)※1
¥8,140¥8,360
周波数Sub-Giga、920MHz帯(920.6~923.4MHz、15チャンネル)
送信出力10mW/1mW/0.1mW(コマンドで設定)
受信感度約-112dBm(長距離通信モード時)
空間データレート高速モード:50kbps、長距離通信モード:1.25kbps
内蔵動作モードデータモード(スリープ機能、間欠受信対応)
接点入力モード(最大16接点まで、アンサーバックにも対応)
接点出力モード(プッシュ動作、ホールド動作)
4ch AD入力モード(データモードで受信)
動作電圧2.0~3.6V(標準動作電圧3.3V)
消費電流送信時 10mW時:40mA typ. 1mW時:30mA typ. 0.1mW時:26mA typ.
受信時 27mA typ.
スリープ時 5μA typ.
アンテナIM920ANT-XW付属
(ストレートタイプ、無指向性ホイップアンテナ[SMAコネクタ]、ゲイン3.0dBi以下、防水グレード:IP67、動作/保存温度:-20~70℃)
IM920ANT-XL付属
(L型タイプ、無指向性ホイップアンテナ[SMAコネクタ]、ゲイン3.0dBi以下、防水グレード:IP67、動作/保存温度:-20~70℃)
アンテナ接続ケーブルIM920CBL-2付属(SMA-R-u.FL変換ケーブル、約170mm長、SMA-Rコネクタ部は防水仕様)
サイズ30×40×5mm(アンテナ含まず、基板)
動作温度範囲-20~80℃(結露なきこと)
見通し通信距離※2約400m(高速モード時)
約7km(長距離モード時)各10mW出力時
通信方式単信(送信、受信)
インターフェイス接点情報入力・出力(16回路)
調歩同期式シリアルI/F
受信ステータス出力
適合コネクタ※3DIPタイプ:IM315-26P-DIP
SMTタイプ:IM315-26P-SMT
互換性IM920シリーズと共存・混在して使用可能
IM315TRXと形状・ピン互換
コマンドセットはIMコマンドを採用
無線規格電波法(工事設計認証)取得済、ARIB STD-T108準拠
技術資料PDFファイル IM920ハードウェア取扱説明書
PDFファイル IM920ソフトウェア取扱説明書
PDFファイル 920MHz無線モジュール IM920、IM920s、IM920sLシリーズ用外部アンテナ取扱説明書
PDFファイル IM920シリーズ補足説明書(改訂2019年11月5日)
PDFファイル IM920シリーズ補足説明書Ver.1.63
アプリケーションノートPDFファイル パソコンによる設定・通信の概要
PDFファイル ペアリングの方法
PDFファイル IM920のAD入力モードで作る、ワイヤレス温度センサ
PDFファイル 見えない電波が見える、通信モニタ
テクニカルノートPDFファイル IM920 見通し通信実験レポート・その1
PDFファイル IM920 見通し通信実験レポート・その2 <偏波違いの影響、各種アンテナ比較、電波は曲がるか?>
PDFファイル 安定通信のために、RSSI値と入力電力
PDFファイル IM920/IM920s/IM920sLシリーズ 無線通信の特性解説NEW
PDFファイル IM920、IM920s、IM920sLシリーズ 通信範囲とキャリアセンスNEW
カタログPDFファイル 無線モジュール カタログ
備考片方向通信のときは、受信側に高利得アンテナ(八木・宇田アンテナなど)をお使いいただくと更に通信距離を伸ばすことができます
お知らせIM920の無線チャンネルの内、チャンネル番号6は内部信号の影響で使用をお薦めいたしません。(2018年3月16日、改訂2019年8月23日)

記載の商品は仕様その他を予告なく変更することがあります。

※1送料について:
お買上げ合計金額が1万円未満のときは送料880円(税込)をいただきます。
※2見通し通信距離について:
見通し通信距離は弊社実験値です。詳細についてはテクニカルノートの見通し通信実験レポートをご参照ください。
※3コネクタについて:
1~9個のご購入時には適合コネクタを無償添付しています。DIPタイプかSMTタイプをご指定ください。
10個以上ご購入の際はコネクタを添付していません。別途お求めください。
