Bluetooth Low Energy無線モジュール IMBLE

Bluetooth Low Energy無線モジュール IMBLE

新規採用に関するご注意

Bluetooth Low Energy無線モジュールIMBLEは新規採用非推奨品です。新規ご採用は後継製品のIMBLE2をご検討ください。

Bluetooth Low Energy無線モジュール IMBLE2

  • ・Bluetooth5.1対応
  • ・Bluetoothの知識不要で通信可能
  • ・データモードに加え、接点モード、ADモード搭載
  • ・ローコストな両面基板に実装可能
  • ・電波法認証取得済、Bluetooth SIG認証取得済

Bluetooth Low Energy無線モジュール IMBLE2

シリアル通信で簡単にデータを送受信・制御できるBluetooth Low Energyモジュールで、Bluetooth Low Energyを意識せず、知識不要でBLE機器が実現できます。

もちろん低消費電力でコンパクトサイズ、しかも手軽に実装できるコネクタタイプです。

技適取得済でユーザの免許や申請手続きは不要。組み込み用に手軽にお使いいただけます。

point1外部マイコンからシリアル通信で簡単に制御・通信可能
point2送信時・受信時約5mA、スリープ時約5μAのローパワー動作
point311×11.5×2.2mmの超小型サイズ
point4電波法(工事設計認証)取得済、Bluetooth認証取得済※4
ファームウェア更新情報 よくある質問

主な仕様

Bluetooth Low Energy無線モジュール(IMBLE)
機能汎用ペリフェラルデバイス

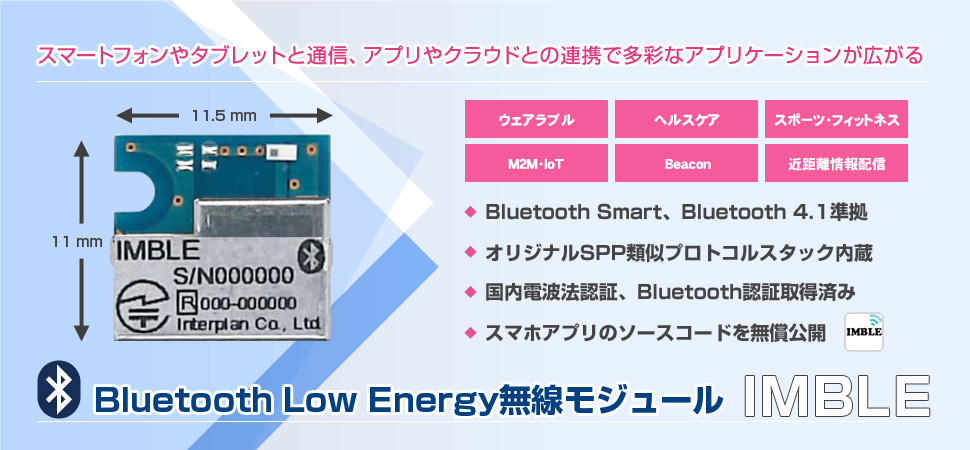

製品画像IMBLE
供給状況※1EOL(継続生産中)
サンプル価格
(税込・送料別)※2
¥2,970
対応規格Bluetooth 4.1
Bluetooth Low Energy
(SIGのEPL登録は2023年2月1日まで)
プロファイル※3オリジナルプロファイル1.0
ペアリング
(ボンディング)
非対応
動作モードデータモード
制御方式IMコマンド
規格認証※4電波法(工事設計認証)取得済、Bluetooth認証取得済
送信出力1mW
受信感度-93dBm typ.
空間データレート1Mbps
動作電圧3.0~3.6V
消費電流送信時・受信時:約5mA typ.
スリープ時:約5μA typ.
サイズ11×11.5×2.2mm(コネクタ除く)
アンテナチップアンテナ
動作温度範囲-20~+70℃(結露なきこと)
見通し通信距離※5約10m
実装方法20ピンコネクタ
ソフトウェア更新
技術資料PDFファイル IMBLEハードウェア取扱説明書
PDFファイル IMBLEソフトウェア取扱説明書
カタログPDFファイル 無線モジュール カタログ
スマートフォン用サンプルアプリ Get it on Google Play
IMBLEterminal:簡易ターミナルアプリ[Android版](PDFファイル 取扱説明書)

※ソースコードの配布は終了しました
スリープ動作に関するお知らせスリープ/スリープ解除を繰り返し行うと、Bluetooth Low Energy通信が停止する場合があります。これは電源を切るかリセット操作するまで復帰しません。現時点では原因を確認できておらず、対応時期は未定です。(2017年2月21日、改訂2019年8月23日)

記載の商品は仕様その他を予告なく変更することがあります。

※1供給状況について:
2024年1月18日現在の情報です。
※2送料について:
お買上げ合計金額が1万円未満のときは送料880円(税込)をいただきます。
※3Windows PCでの使用について:
Windows PCで使用するときはお客様によるプロファイルの作成が必要です。プロファイルの詳細は取扱説明書をご参照ください。
※4Bluetooth認証について:
最終製品にはBluetooth SIGによる認証が必要です。
※5見通し通信距離について:
見通し通信距離は弊社実験値です。機器への組み込み状態や通信相手の機種、通信環境などによって大きく変化します。
