Bluetooth Low Energy無線モジュール IMBLE3ファミリー【カスタム対応品】

Bluetooth Low Energy無線モジュール IMBLE3

IMBLE3ファミリーは高機能で使いやすく小型で低消費電力のBluetooth Low Energy無線モジュールです。

シリアル通信で簡単にデータ送受信や制御が可能で、スマートフォンやタブレット、PCと連携した機器が手軽に実現できます。

現在2種類をラインアップしています。

貸し出し用の評価ボードをご用意しました。ご興味のある方は、お問い合わせフォームからお申し込みください。

point1Bluetooth特有の処理に関する知識や開発が不要
point2外部マイコンからシリアル通信で簡単に制御・通信可能
point3低消費電力で電池でも長期間動作
point3電波法認証取得済、Bluetooth SIG認証取得済※4
point4他のプロファイル対応などカスタマイズにも対応します
ファームウェア更新情報 よくある質問 無線モジュール カスタマイズ

主な仕様

IMBLE3IMBLE3h
機能汎用セントラル/ペリフェラル兼用デバイスHOGP対応ペリフェラルデバイス

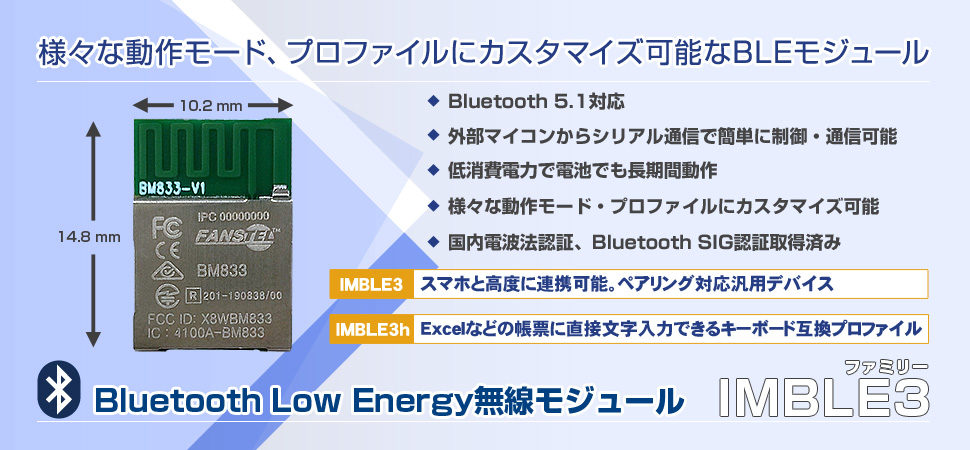

製品画像IMBLE3
供給状況※1生産中
サンプル価格
（税込・送料別）※2		¥5,500(MOQ5個)
対応規格Bluetooth 5.1
Bluetooth Low Energy
プロファイル※3オリジナルプロファイル2.0（カスタムで変更可能）HOGP (HID over GATT profile)、キーボード互換
ペアリング
（ボンディング）		対応
動作モードデータモード：調歩同期式シリアル(UART)
I2Cモード
接点入力/出力モード：4ch
接点入出力モード：2+2ch
A/D入力モード：4ch
データモード：調歩同期式シリアル(UART)
シリアルインターフェイスからデータ送信コマンドでASCII文字を入力すると対応するキーコードを送信
制御方式IMコマンド
ソフトウェア更新OTAでお客様により書き換えに対応
規格認証※4電波法（工事設計認証）取得済、Bluetooth認証取得済
FCC(米国)/CE(欧州)/IC(カナダ)/RCM(オーストラリア)版も認証に対応
送信出力1mW/6.3mW6.3mW
空間データレート1Mbps
動作電圧1.7～3.6V (typ. 3.0V)
消費電流アドバタイズ時：平均560μA typ.
スキャン時：平均3.2mA typ.
通信時：平均480μA typ.
スリープ時：平均4μA typ.（各3.0V動作時）
アドバタイズ時：平均1.3mA typ.
通信時：平均460μA typ.
スリープ時：平均6μA typ.（各3.0V動作時）
サイズ10.2×14.8×1.9mm
アンテナプリントパターンアンテナ
動作温度範囲-40～+85℃（結露なきこと）
見通し通信距離※5約40m(1mW時)
約110m(6.3mW時)		約110m(6.3mW時)
実装方法表面実装
開発ボードを開発中
技術資料PDFファイル IMBLE3取扱説明書
PDFファイル Fanstel社 BM833データシート
PDFファイル IMBLE2/3 OTA操作説明書
PDFファイル IMBLE3h取扱説明書
PDFファイル Fanstel社 BM833データシート
PDFファイル IMBLE2/3 OTA操作説明書
スマートフォン用サンプルアプリ Get it on Google Play
・IMBLEterminal:簡易ターミナルアプリ[Android版](PDFファイル 取扱説明書)
・IMBLEremote:簡易リモコンアプリ[Android版](PDFファイル 取扱説明書)
・IMBLEvoltmeter:簡易電圧計アプリ[Android版](PDFファイル 取扱説明書)

※ソースコードの配布は終了しました

記載の商品は仕様その他を予告なく変更することがあります。

※1供給状況について：
2024年1月18日現在の情報です。
※2送料について：
お買上げ合計金額が1万円未満のときは送料880円（税込）をいただきます。
※3IMBLE3のWindows PCでの使用について：
Windows PCで使用するときはお客様によるプロファイルの作成が必要です。プロファイルの詳細は取扱説明書をご参照ください。
※4Bluetooth認証について：
最終製品にはBluetooth SIGによる認証が必要です。
※5見通し通信距離について：
見通し通信距離は弊社実験値です。機器への組み込み状態や通信相手の機種、通信環境などによって大きく変化します。
