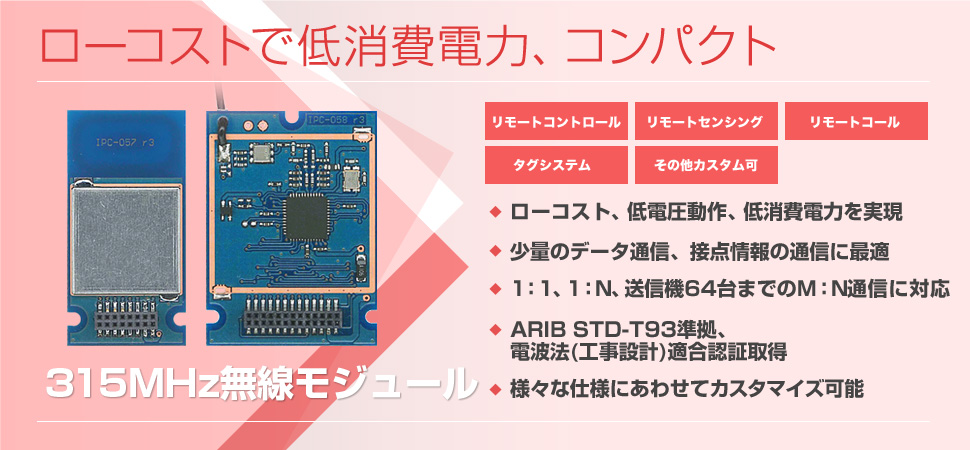

315MHz無線送信/受信モジュール IM315TX/RX

IM315TX・IM315RXの特長

新規採用に関するご注意

IM315TXはEOL(生産中止)品で、供給は在庫品限りとなります。新規ご採用はIM315TRXIM920sシリーズIM920sLシリーズをご検討ください。

315MHz送受信モジュール IM315TRX

  • ・データモード時双方向通信が可能
  • ・リモコンモードで接点情報通信も可能
  • ・周波数チャンネル切り替え機能で電波の有効利用、混信防止対策が図れます。
  • ・1:1、1:N、送信機64台までのM:N通信に対応
  • ・電波法(工事設計認証)取得済、ARIB STD-T93準拠

315MHz送受信モジュール IM315TRX

リモコンなどの接点情報や温度データなど少量のデータ通信など簡易的な用途での近距離通信向きで、微弱無線や赤外線通信のアップグレードに最適です。

技適取得済でユーザの免許や申請手続きは不要。組み込み用に手軽にお使いいただけます。

point1送信モジュールは1.5mAの低消費電流を実現
point2少量のデータ通信、接点情報の通信に最適
point31:1、1:N、送信機64台までのM:N通信に対応。
point4電波法(工事設計認証)取得済、ARIB STD-T93準拠
point5様々な仕様にあわせてカスタマイズ可能
よくある質問

主な仕様

送信モジュール(IM315TX) 受信モジュール(IM315RX)
製品画像 IM315TX IM315RX
供給状況※1 EOL(生産中止) 生産継続中
サンプル価格
(税込・送料別)※2
¥2,200 ¥2,750
周波数 315MHz帯 315MHz帯
送信出力 250μW EIRP -
受信感度 - 約-106dBm
内蔵動作モード データモード
接点入力モード(最大8接点まで)
データモード
接点出力モード(プッシュ動作、ホールド動作)
動作電圧 1.9~3.6V 2.0~3.6V
消費電流 送信時 1.5mA typ.(DC2.0V動作時)
スタンバイ時 1μA以下(DC2.0V動作時)
コイン電池(CR2032)で1分毎に動作して約5年(計算値)
動作時 18.5mA typ.
アンテナ プリントパターンアンテナ ワイヤーアンテナ(外部アンテナ接続可能)
サイズ 20×40×3.5mm(アンテナ含む、基板) 30×40×3.5mm(アンテナ含まず、基板)
動作温度範囲 -10~60℃(結露なきこと) -10~60℃(結露なきこと)
見通し通信距離※3 約50m(接点モード時) -
通信方式 単向(送信) (受信)
インターフェイス 接点情報入力(8回路)
調歩同期式シリアルI/F

接点情報出力(16回路)
調歩同期式シリアルI/F
受信ステータス出力
適合コネクタ※4 DIPタイプ:IM315-16P-DIP
SMTタイプ:IM315-16P-SMT
DIPタイプ:IM315-26P-DIP
SMTタイプ:IM315-26P-SMT
互換性 コマンドセットはIMコマンドを採用
無線規格 電波法(工事設計認証)取得済、ARIB STD-T93準拠
技術資料 PDFファイル IM315TXハードウェア取扱説明書
PDFファイル IM315ソフトウェア取扱説明書
PDFファイル IM315RXハードウェア取扱説明書
PDFファイル IM315ソフトウェア取扱説明書
カタログ PDFファイル 無線モジュール カタログ
備考 315MHz帯は電波法の規定で送信出力が強くなく、また環境ノイズが比較的多いため、信頼性が必要な場合はIM920シリーズをお勧めいたします。

記載の商品は仕様その他を予告なく変更することがあります。

※1供給状況について:
2022年3月28日現在の情報です。
※2送料について:
お買上げ合計金額が1万円未満のときは送料880円(税込)をいただきます。
※3見通し通信距離について:
見通し通信距離は弊社実験値です。
※4コネクタについて:
1~9個のご購入時には適合コネクタを無償添付しています。DIPタイプかSMTタイプをご指定ください。
10個以上ご購入の際はコネクタを添付していません。別途お求めください。
