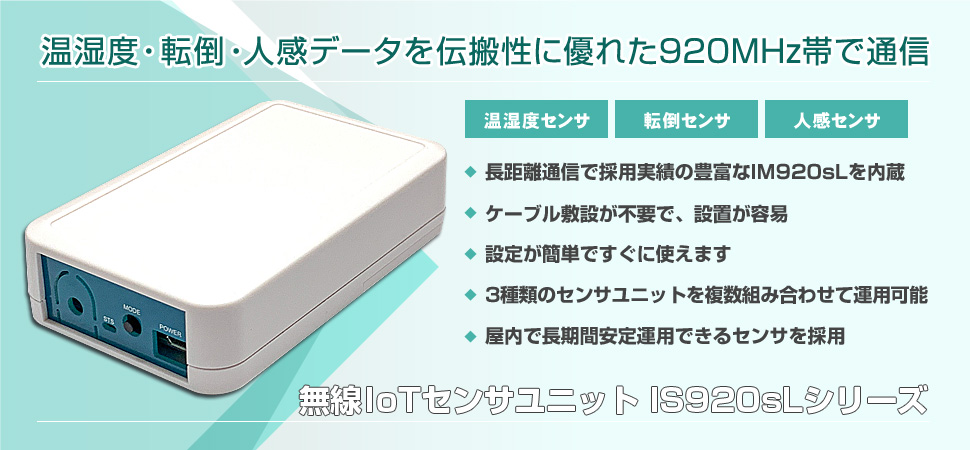

無線IoTセンサユニット IS920sLシリーズ
温湿度・転倒・人感のデータを無線で送るセンサユニットです。
工場や事務所、ご家庭での設置が容易で、設定も簡単ですぐに使用可能です。
親機はLTEブリッジ IX920sL-LTEやIoTサーバ IX920sL-WF1のほかに、PCや組込みマイコンが使用可能です。
 | 長距離通信で採用実績の豊富なIM920sLを内蔵 |
|---|---|
 | ケーブル敷設が不要で、設置が容易 |
 | 設定が簡単ですぐに使えます |
 | 3種類のセンサユニットを複数組み合わせて運用可能 |
 | 屋内で長期間安定運用できるセンサを採用 |
IS920シリーズ製品一覧
| センサ | 温湿度センサ | 転倒センサ | 人感センサ |
| 型番 | IS920sL-HT | IS920sL-TL | IS920sL-MD |
| 製品画像 |  |
 |
|
| サンプル価格 （税込・送料別）※1 |
¥12,100 | ||
| 検知方式 | 温度：半導体バンドギャップ 湿度：静電容量式 |
ボールセンサ （水銀不使用） |
焦電赤外線センサ |
| 動作概要 | 設定した送信周期毎に温度・湿度データを1回送信 |
0～30°から45～60°傾いたときに転倒データを200ms間隔で3回送信 45～60°以上から0～30°に戻ったとき、非転倒データを200ms間隔で3回送信 設定送信周期毎にセンサ状態を1回送信 接点モードデータフォーマットを使用 |
センサ反応/非反応時にON/OFF接点データを200ms間隔で3回送信 設定送信周期毎にセンサ状態を1回送信 センサ反応時間：約4.7秒 接点モードデータフォーマットを使用 |
| 測定範囲 |
温度センサ：-10～60℃ 湿度センサ：0～100% RH |
傾斜角：45°±15° 360°動作 |
検知角度：100° |
| 精度 |
温度 -10～4.99℃：±1.5℃ 5～60℃：±0.4℃ 分解能：0.01℃ 湿度 0～19.99% RH：±6.5% RH 20～80%：±3% RH 分解能：0.01% RH ※各々センサデバイスの値 |
OFF：0～30° ON：60～180° （パネルを上側にしてパネルが水平状態を0°とします） チャタリング不感時間：200ms |
最大検知距離：3m 検知角度：100° |
| 送信周期 | 10秒、1～1,440分に設定可（初期値1分、1分毎に設定可能、時間誤差は最大±15%） | ||
| 設定方法 |
親機から動作開始、送信周期を無線経由で設定可能 転倒センサ、人感センサは接点番号データも設定可能 設定値は内部のFlashメモリに保存 |
||
| 無線部 |
920MHz帯特定小電力無線（IM920sLを内蔵、国内電波法認証取得済、ARIB STD-T108準拠） 周波数チャンネル：38 送信出力：10mW |
||
| 電源 |
単3アルカリ乾電池2本、またはUSB給電(Micro-Bコネクタ) 消費電流：送信時 約43mA、待機時 約0.03mA 電池電圧警報データ送信機能 |
単3アルカリ乾電池2本、またはUSB給電(Micro-Bコネクタ) ※ただし、USB給電を推奨 消費電流：送信時 約43mA、待機時 約0.04mA |
|
| 使用環境 |
屋内 温度範囲：-10～60℃ 結露：ないこと 浮遊粉塵：特にひどくないこと 腐食性ガス：ないこと |
屋内 温度範囲：-10～55℃ 結露：ないこと 浮遊粉塵：特にひどくないこと 腐食性ガス：ないこと |
|
| 外形寸法 | W69mm x D115mm x H28mm（突起物を除く） | ||
| 質量 | 108g | 109g | 110g |
| 技術資料 |
 IS920sL取扱説明書 |
||
| 親機 |
PC： PCにUSBインターフェイスボード（IM920-USB2）とIM920sLシリーズを接続（PCソフトはご用意ください）。 組込みマイコン： アプリケーション開発ボード（IM315-EVB-RX）にIM920sLシリーズを組合せPICマイコンで制御。センサーデータをLCDに表示し、USBからデータ出力を行います。 サンプルソフト（Zipファイル） ・センサセット親機サンプルソフトウェア：im315evb_is920slrx.zip ※ご利用にはアプリケーション開発ボード（IM315-EVB-RX）が必要です。 ※ソフトの書き込みには、マイクロチップ社のインサーキットデバッガPICkit3/4が必要です。 クラウド： LTE携帯回線でクラウドサーバと連携できるLTEブリッジが利用可能。 転倒センサおよび人感センサは、無線リモコンリレーボード（IM315-RYRX）と組み合わせてお使いいただけます（設定にはUSBインターフェイスボード（IM920-USB2）をお使いください）。 |
||
| 備考 | 親機1台で種類を合わせて最大64台まで運用できます（64台以上はご相談ください）。 | ||
記載の商品は仕様その他を予告なく変更することがあります。
- ※1送料について：
- お買上げ合計金額が1万円未満のときは送料880円（税込）をいただきます。
