長距離・マルチホップ・暗号化通信対応920MHz無線モジュール IM920sLシリーズ

長距離・マルチホップ・暗号化通信対応920MHz無線モジュール IM920sLシリーズ

IM920sLシリーズは長距離通信が可能で、アドホック・マルチホップ機能を搭載した、サブギガ(Sub-GHz)920MHz無線モジュールです。

新たに見通し通信距離約9kmを実現する長距離モードと、データレートと距離のバランスが取れた中距離モードを搭載しました。また高速モードではIM920sシリーズと相互通信が可能です。

マルチホップの通信トポロジは、通信負荷が軽い中継動作モードと、自動的にルートを交換するメッシュ型とツリー型ネットワークを内蔵し、コマンド切り替えで使用できます。

さらにはAES-GCM方式の暗号化機能でパケットの暗号化・送信元認証に対応します。

技適取得済で免許や申請手続きは不要。面倒な電波法関連の制御は内部で行います。再送機能を追加し、外部からの制御も楽になりました。

インターフェイスは調歩同期式シリアルインターフェイスでIMコマンドを採用。他のIMシリーズと互換性があり、外部マイコンから制御が容易です。

外部アンテナタイプでは、コンパクトタイプや防水タイプをご用意しました。金属ケースを使用する際やより通信を安定させたい場合など、ご利用環境に合わせてお選びください。

point1長距離・中距離通信モードを搭載。高速モードではIM920sシリーズと互換
point2動的にマルチホップネットワークのルートを検索して構成
point3AES-GCM方式によるパケット暗号化と送信元認証に対応
point4最大6段のフルメッシュ・ツリー・シンプルマルチホップモード
point5外部マイコンで制御するデータモード、接点モード、ADモードを内蔵
クイックスタートキット IM920sL-SK2 IM920s/IM920sLシリーズ よくある質問

IM920sLシリーズ製品一覧

型番IM920sLIM920sL-XTIM920sL-XSIM920sL-XWIM920sL-XL
サンプル価格
(税込・送料別)※1
¥4,620¥7,370 ¥7,370 ¥7,700¥7,920
モジュール
製品画像IM920sL
λ/4 ワイヤーアンテナ

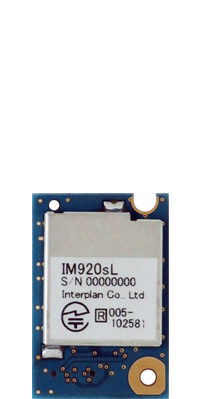

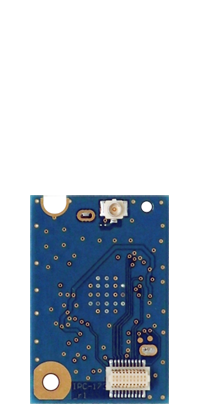

IM920sL-X frontIM920sL-X back
外部アンテナ
周波数920.6~923.4MHz(15チャンネル、ARIB 24~38CH)
922.4~928.0MHz(29チャンネル、ARIB 33~61CH)
送信出力10mW/1mW(コマンド切替え)
空間データレート高速モード 100kbps(IM920sシリーズ互換)
中距離モード 12.5kbps
長距離モード 2.5kbps
内蔵動作モードデータモード、接点入力/出力モード、ADモード
動作電圧DC 2.1~3.5V(定格3.0V)
消費電流(3.0V時)
(Typ.値)
送信(10mW時):27mA
送信(1mW時):16mA
受信時:12mA
スリープ時:2μA
サイズ20×29.5×3mm(本体サイズ)
動作温度範囲-30~+70℃(結露なきこと)
見通し通信距離※2長距離モード 約7km/約9km
中距離モード 約4km/約5km
高速モード 約2.4km/約3.4km
通信方式単信(送信、受信)
基本プロトコルスタックスカイリー・ネットワークス DECENTRA II
ご注意:他社のDECENTRA II製品とは通信できません
通信トポロジフルメッシュ、ツリー、単純マルチホップ
送信モードブロードキャスト、ユニキャスト、センドバック
インターフェイス調歩同期式シリアルI/F(UART)
適合コネクタ日本圧着端子(JST)社 20Pxx-JMCSシリーズをご用意ください
(モジュール側には20R-JMCS-G-B-TFを搭載)
互換性IM920sシリーズとハードウェアコンパチブル、ソフト上位互換
高速モードではIM920sシリーズと通信可能
コマンドセットはIMコマンドを採用
IM920シリーズとは通信できません
無線規格電波法(工事設計認証)取得済、ARIB STD-T108準拠
技術資料PDFファイル IM920sLシリーズ取扱説明書NEW
PDFファイル IM920sLクイックスタートガイド
テクニカルノートPDFファイル IM920/IM920s/IM920sLシリーズ 無線通信の特性解説NEW
PDFファイル IM920sLシリーズ 見通し通信実験レポートNEW
カタログPDFファイル IM920sLリーフレット
外部アンテナ
型番IM920ANT-XTIM920ANT-XSIM920ANT-XWIM920ANT-XL
製品画像IM920ANT-XTIM920ANT-XSIM920ANT-XWIM920ANT-XL
外形寸法142mm×Φ10110mm×Φ10160mm×Φ12164mm×Φ12
チルト角度最大90°チルト非対応
VSWR2.0以下2.5以下
ピークゲイン1.9dBi約2.0dBi3.0dBi
定格インピーダンス50Ω
指向性無指向性
動作温度範囲-30~80℃-40~85℃-30~70℃
防水防塵性能なしIP67
コネクタ締め付け条件0.6~1.0Nm
技術資料PDFファイル 920MHz無線モジュール IM920、IM920s、IM920sLシリーズ用外部アンテナ取扱説明書
PDFファイル IM920ANT-XT図面
PDFファイル 920MHz無線モジュール IM920、IM920s、IM920sLシリーズ用外部アンテナ取扱説明書
PDFファイル IM920ANT-XS図面
PDFファイル 920MHz無線モジュール IM920、IM920s、IM920sLシリーズ用外部アンテナ取扱説明書
PDFファイル IM920ANT-XW図面
PDFファイル 920MHz無線モジュール IM920、IM920s、IM920sLシリーズ用外部アンテナ取扱説明書
PDFファイル IM920ANT-XL図面
接続ケーブル
型番IM920CBLIM920CBL-2
無線モジュール型番IM920s-XTIM920s-XSIM920s-XWIM920s-XL
製品画像IM920CBLIM920CBL-2
使用コネクタSMA-R、U.FL
同軸ケーブル外径1.13mm1.37mm
ケーブル長約95mm約170mm
定格インピーダンス50Ω
防水性能なしオーリング付き
技術資料PDFファイル IM920CBL外形寸法図PDFファイル IM920CBL-2外形寸法図
