Bluetooth Low Energy無線モジュール IMBLE2

Bluetooth Low Energy無線モジュール IMBLE2

Bluetooth特有の処理を意識せず機器側のソフト開発不要で、シリアル通信で簡単にデータを送受信できるBluetooth 5.1対応のBLE通信モジュールです。

従来のIMBLEよりもデータ送信可能な量が多くなったほか、無線通信によるファームウェアアップデートにも対応し、より使いやすくなりました。

ご評価にはブレイクアウトボードのIMBLE2-ADPをお使いください。

point1Bluetoothの知識不要で通信可能
point2データモードでは外部マイコンからシリアル通信で簡単制御
point3データ通信以外にリモコンやAD変換モードを搭載
point3ローコストな両面基板に実装可能
point4電波法認証取得済、Bluetooth SIG認証取得済※4
ファームウェア更新情報 よくある質問 無線モジュール カスタマイズ

主な仕様

Bluetooth Low Energy無線モジュール(IMBLE2)
機能汎用ペリフェラルデバイス

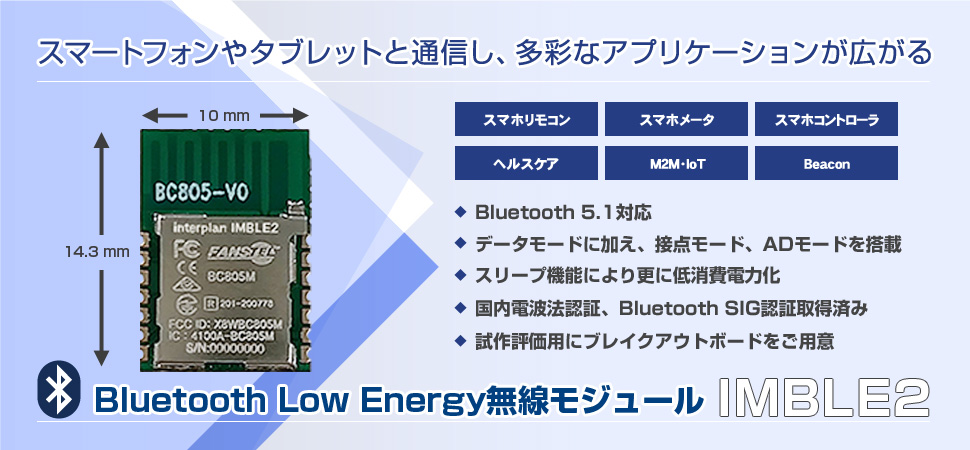

製品画像IMBLE2
供給状況※1生産中
サンプル価格
(税込・送料別)※2
¥1,100(MOQ10個)
対応規格Bluetooth 5.1
Bluetooth Low Energy
プロファイル※3オリジナルプロファイル2.0
ペアリング
(ボンディング)
非対応
動作モードデータモード:調歩同期式シリアル(UART)
接点入力/出力モード:4ch
接点入出力モード:2+2ch
A/D入力モード:2ch
制御方式IMコマンド
規格認証※4電波法(工事設計認証)取得済、Bluetooth認証取得済
FCC(米国)/CE(欧州)/IC(カナダ)/RCM(オーストラリア)版も供給可能
送信出力1mW
空間データレート1Mbps
動作電圧1.7~3.6V (typ. 3.0V)
消費電流アドバタイズ時:平均380μA typ.
通信時:平均310μA typ.
スリープ中:平均2μA typ.(各3.0V動作時)
サイズ10×14.3×1.9mm
アンテナプリントパターンアンテナ
動作温度範囲-40~+85℃(結露なきこと)
見通し通信距離※5約40m(IMBLE2-ADPとして)
実装方法表面実装
実装済ブレイクアウトボードIMBLE2-ADPをご用意
ソフトウェア更新OTAでお客様により書き換えに対応
技術資料PDFファイル IMBLE2取扱説明書
PDFファイル Fanstel社 BC805Mデータシート
PDFファイル IMBLE2 補足説明書(Ver. 1.05)
PDFファイル IMBLE2/3 OTA操作説明書
カタログPDFファイル IMBLE2ご紹介資料
アプリケーションノートPDFファイル IMBLE2で作るスマホリモコン
PDFファイル IMBLE2で作るスマホ電圧計
スマートフォン用サンプルアプリ Get it on Google Play
IMBLEterminal:簡易ターミナルアプリ[Android版](PDFファイル 取扱説明書)
IMBLEremote:簡易リモコンアプリ[Android版](PDFファイル 取扱説明書)
IMBLEvoltmeter:簡易電圧計アプリ[Android版](PDFファイル 取扱説明書)

※ソースコードの配布は終了しました
カスタマイズNordic社nRF52シリーズのカスタム品開発実績が多数あり、開発環境も整っています。ぜひお問い合わせください。
評価用ブレイクアウトボードIMBLE2-ADP

記載の商品は仕様その他を予告なく変更することがあります。

※1供給状況について:
2024年1月18日現在の情報です。
※2送料について:
お買上げ合計金額が1万円未満のときは送料880円(税込)をいただきます。
※3Windows PCでの使用について:
Windows PCで使用するときはお客様によるプロファイルの作成が必要です。プロファイルの詳細は取扱説明書をご参照ください。
※4Bluetooth認証について:
最終製品にはBluetooth SIGによる認証が必要です。
※5見通し通信距離について:
見通し通信距離は弊社実験値です。機器への組み込み状態や通信相手の機種、通信環境などによって大きく変化します。
