IM無線シールド Ver.2【Arduino UNO R3対応】
IM315シリーズ、IM920シリーズ、IM920sシリーズ、IM920sLシリーズ、IMBLEのArduinoシールドです。Arduinoを使って評価・実験が手軽にスタートできます。
※旧バージョンの製品情報：IM無線シールド
※IM920c、IM920sシリーズ、IM920sLシリーズでの使用にはIM920c/IM920s/IM920sL用変換アダプタ IM920c-ADPが必要です。
 | Arduinoにコネクタで接続可能 |
|---|---|
 | TxD、RxD、BUSY/RTS、CTSの信号レベル変換回路搭載 |
 | 電源（3.3V）はArduinoから供給 |
 | 別のシールドを重ねて接続したり、ジャンプワイヤーでの配線対応 ペアリング登録用スイッチ、ステータス表示LED付き |
 | 回路図は取扱説明書に無償公開 |
主な仕様
| IM315-SHLD-TX-V2 | IM315-SHLD-RX-V2 | IM315-SHLD-BLE-V2 | |
| 対応無線モジュール | IM315TX | IM315RX、IM315TRX、IM920シリーズ、IM920sシリーズ、IM920sLシリーズ | IMBLE |

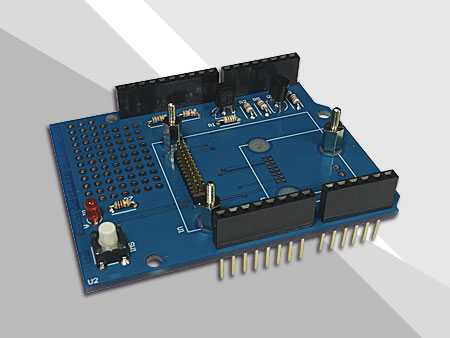

| 製品画像 |  |
 |
 |
| サンプル価格 （税込・送料別）※1 |
¥2,200 | ||
| シリアルポート |
TxD：D9、RxD：D8、BUSY/RTS：D10、CTS：D11（ソフトウェアシリアル）に設定済 はんだジャンパでハードウェアシリアルにも切換え可能 |
||
| 接続コネクタ | Arduino用10ピン×1、8ピン×2、6ピン×1 | ||
| 動作電圧 | 3.3V（Arduinoから供給） | ||
| 基板サイズ | 53×69mm | ||
| 動作温度範囲 | -10～60℃（結露なきこと） | ||
| 技術資料 |
 IM315-SHLD-V2取扱説明書 |
||
| カタログ |
無線モジュール カタログ |
||
記載の商品は仕様その他を予告なく変更することがあります。
- ※1送料について：
- お買上げ合計金額が1万円未満のときは送料880円（税込）をいただきます。
