Bluetooth Low Energy無線モジュール IMBLEシリーズ

Bluetooth Low Energy無線モジュール IMBLEシリーズ

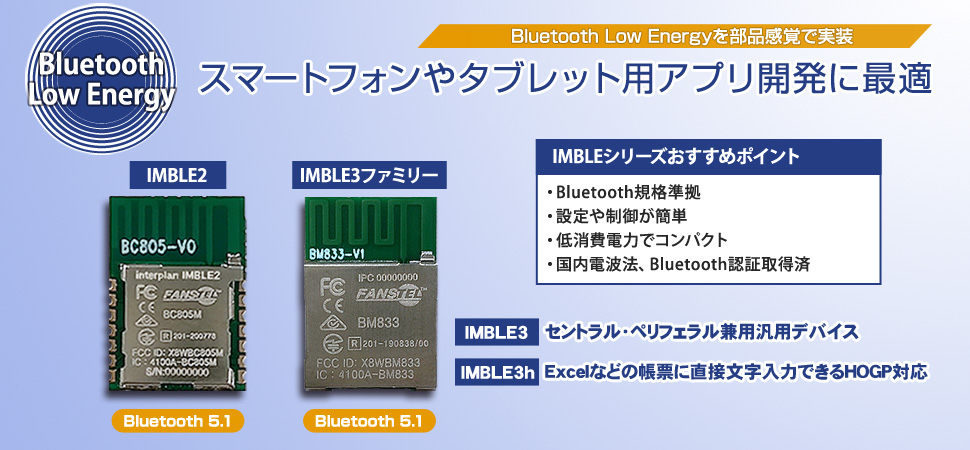

IMBLEシリーズはBLE特有の処理を意識しないで簡単に送受信できる、小型で低消費電力な無線モジュールです。

スマートフォンやタブレットと容易に通信ができ連携システムが手軽に実現できます。

point1Bluetooth特有の処理を意識せず機器側のソフト開発不要
point2外部マイコンからシリアル通信で簡単に制御・通信可能
point3低消費電力なので電池で長期間動作
point4電波法認証取得済、Bluetooth SIG認証取得済※4
point5他のプロファイルやI/Oなどカスタマイズも対応します
ファームウェア更新情報 よくある質問 無線モジュール カスタマイズ

IMBLEシリーズ製品一覧

型番IMBLEIMBLE2IMBLE3IMBLE3h
機能汎用ペリフェラルデバイス汎用セントラル/ペリフェラル兼用デバイスHOGP対応ペリフェラルデバイス
製品画像IMBLEIMBLE2IMBLE3
供給状況※1EOL（継続生産中）生産中
サンプル価格
（税込・送料別）※2		¥2,970¥1,100(MOQ10個)¥5,500(MOQ5個)
対応規格Bluetooth 4.1
Bluetooth Low Energy
(SIGのEPL登録は2023年2月1日まで)		Bluetooth 5.1
Bluetooth Low Energy
プロファイル※3オリジナルプロファイル1.0オリジナルプロファイル2.0オリジナルプロファイル2.0（カスタムで変更可能）HOGP (HID over GATT profile)、キーボード互換
ペアリング
（ボンディング）		非対応対応
動作モードデータモードデータモード：調歩同期式シリアル(UART)
接点入力/出力モード：4ch
接点入出力モード：2+2ch
A/D入力モード：2ch
データモード：調歩同期式シリアル(UART)
I2Cモード
接点入力/出力モード：4ch
接点入出力モード：2+2ch
A/D入力モード：4ch
データモード：調歩同期式シリアル(UART)
シリアルインターフェイスからデータ送信コマンドでASCII文字を入力すると対応するキーコードを送信
制御方式IMコマンド
規格認証※4電波法（工事設計認証）取得済、Bluetooth認証取得済電波法（工事設計認証）取得済、Bluetooth認証取得済
FCC(米国)/CE(欧州)/IC(カナダ)/RCM(オーストラリア)版も認証に対応
送信出力1mW1mW/6.3mW6.3mW
空間データレート1Mbps
動作電圧3.0～3.6V1.7～3.6V (typ. 3.0V)
消費電流送信時・受信時：約5mA typ.
スリープ時：約5μA typ.		アドバタイズ時：平均380μA typ.
通信時：平均310μA typ.
スリープ中：平均2μA typ.（各3.0V動作時）		アドバタイズ時：平均560μA typ.
スキャン時：平均3.2mA typ.
通信時：平均480μA typ.
スリープ時：平均4μA typ.（各3.0V動作時）
アドバタイズ時：平均1.3mA typ.
通信時：平均460μA typ.
スリープ時：平均6μA typ.（各3.0V動作時）
サイズ11×11.5×2.2mm（コネクタ除く）10×14.3×1.9mm10.2×14.8×1.9mm
アンテナチップアンテナプリントパターンアンテナ
動作温度範囲-20～+70℃（結露なきこと）-40～+85℃（結露なきこと）
見通し通信距離※5約10m約40m(IMBLE2-ADPとして)約40m(1mW時)
約110m(6.3mW時)		約110m(6.3mW時)
実装方法20ピンコネクタ表面実装
実装済ブレイクアウトボードIMBLE2-ADPをご用意		表面実装
実装済ブレイクアウトボードIMBLE3-ADP/IMBLE3h-ADPをご用意
ソフトウェア更新OTAでお客様により書き換えに対応
技術資料PDFファイル IMBLEハードウェア取扱説明書
PDFファイル IMBLEソフトウェア取扱説明書
PDFファイル IMBLE2取扱説明書
PDFファイル Fanstel社 BC805Mデータシート
PDFファイル IMBLE2 補足説明書(Ver. 1.05)
PDFファイル IMBLE2/3 OTA操作説明書
PDFファイル IMBLE3取扱説明書
PDFファイル Fanstel社 BM833データシート
PDFファイル IMBLE2/3 OTA操作説明書
PDFファイル IMBLE3h取扱説明書
PDFファイル Fanstel社 BM833データシート
PDFファイル IMBLE2/3 OTA操作説明書
アプリケーションノートPDFファイル IMBLE2で作るスマホリモコン
PDFファイル IMBLE2で作るスマホ電圧計
カタログPDFファイル 無線モジュール カタログPDFファイル IMBLE2ご紹介資料
スマートフォン用サンプルアプリ Get it on Google Play
・IMBLEterminal:簡易ターミナルアプリ[Android版](PDFファイル 取扱説明書)

※ソースコードの配布は終了しました		 Get it on Google Play
・IMBLEterminal:簡易ターミナルアプリ[Android版](PDFファイル 取扱説明書)
・IMBLEremote:簡易リモコンアプリ[Android版](PDFファイル 取扱説明書)
・IMBLEvoltmeter:簡易電圧計アプリ[Android版](PDFファイル 取扱説明書)

※ソースコードの配布は終了しました

記載の商品は仕様その他を予告なく変更することがあります。

※1供給状況について：
2024年1月18日現在の情報です。
※2送料について：
お買上げ合計金額が1万円未満のときは送料880円（税込）をいただきます。
※3Windows PCでの使用について：
Windows PCで使用するときはお客様によるプロファイルの作成が必要です。プロファイルの詳細は取扱説明書をご参照ください。
※4Bluetooth認証について：
最終製品にはBluetooth SIGによる認証が必要です。
※5見通し通信距離について：
見通し通信距離は弊社実験値です。機器への組み込み状態や通信相手の機種、通信環境などによって大きく変化します。
