RS232C無線アダプタ IM920sL-RS232C
RS232Cの有線シリアル通信を無線通信に置きかえるアダプタです。
ケーブルを敷設せずに工場や事務所・ビル間・広大なエリアなどでRS232C通信が可能となります。
※旧バージョンの製品情報：RS232C無線アダプタ IM920-RS232C
貸し出し機をご用意しました。ご興味のある方は、お問い合わせフォームからお申し込みください。
 | RS232Cの有線シリアル通信を無線通信に置きかえます。 |
|---|---|
 | 無線通信には障害物に強く回折性に優れる920MHzを使用。 |
 | RS232Cインターフェイスの計測・制御装置の制御も可能。 |
 | 無線間送受信テストモードで通信状態の確認ができます。 |
 | UART信号での通信にも対応、電源出力可能。 |
主な仕様
| 型番 | IM920sL-RS232C |

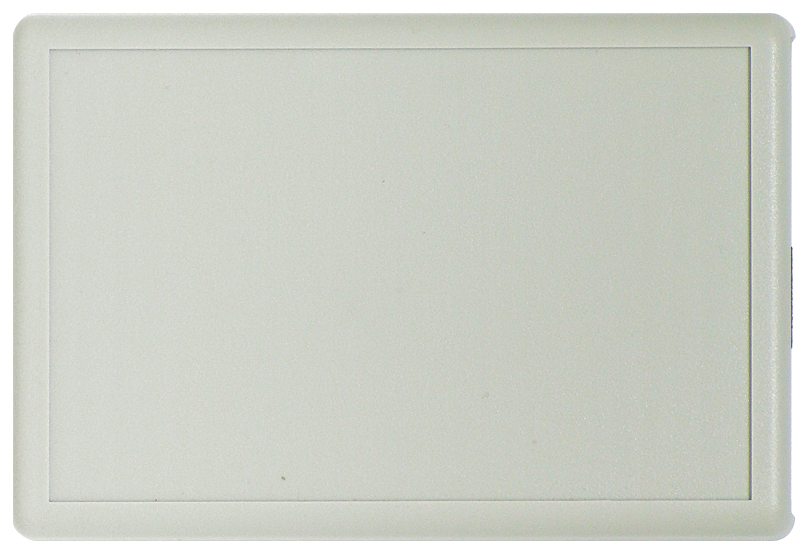

| 製品画像 |
|
| サンプル価格 （税込・送料別）※1 |
IM920sL-RS232C（2個セット）：¥36,300 IM920sL-RS232C-SOLO（1個セット）：¥18,700 |
| シリアル部 |

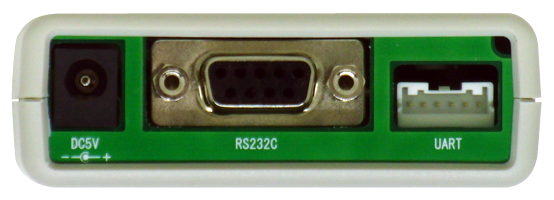

RS232C非同期通信 ボーレート：1200/2400/4800/9600/19200/38400/57600/115200 bps データ長：8bit、9bit（パリティなし） ストップビット：1bit、2bit パリティ：なし、オッド、イーブン フロー制御：なし、RTS/CTS コネクタ（RS232C）：D-Sub 9Pメス（#4-40 UNC）、ピンアサイン：DCE配列 コネクタ（UART）：JST製 S06B-PASK-2 UARTコネクタ外部供給電源：DC 3.3V 80mA max. |
| 無線モジュール |
IM920sL内蔵 （特定小電力無線、国内電波法認証取得済、ARIB STD-T108準拠） |
| データ量の目安※2 | シリアル115,200bpsで、15バイトを15ms毎に送信可能 |
| 見通し通信距離※2 | 約400m |
| 周波数チャンネル |
周波数チャンネル：15ch |
| 送信出力 | 10mW |
| 無線通信速度 | 高速モードを使用 |
| 無線間ACK | なし/ありを選択可 |
| コマンドモード | シリアル部からIMコマンドで設定可能 |
| 送受信テストモード | 通信テスト機能を内蔵、通信状態をLEDで表示 |

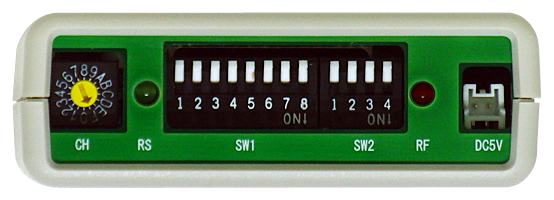

| 表示LED |
RS（緑色）：RS232Cデータ受信時に点灯 RF（赤色）：無線データ受信時に点灯 送受信テストモード時、通信に問題ない環境では交互に点灯します |
| 電源電圧 | DC 5.0V（4.5～6.0V） |
| 消費電流 | 60mA（送受信テスト時 平均） |
| 外形寸法 | 111.3(D)×75(W)×25.2(H) mm |
| 動作周囲温度 |
本体：-10~60℃ ACアダプタ：0~40℃ |
| 動作周囲湿度 | 20～80% RH（結露しないこと） |
| 質量 | 110g |
| 浮遊粉塵 | 特にひどくないこと |
| 腐食性ガス | ないこと |
| 付属品 |
ACアダプタ×2 1個セットの場合はACアダプタ×1 |
| 技術資料 |  IM920sL-RS232C取扱説明書 |
| カタログ |
RS232C無線アダプタ IM920sL-RS232C リーフレット |
| 注意事項 |
無線モジュールのIM920cが部品入手難の為、IM920sLに変更しました。 IM920sL-RS232CとIM920-RS232C間は通信できません 本機のピンアサインはDCEのため、ストレートケーブルとクロスケーブルが必要です |
記載の商品は仕様その他を予告なく変更することがあります。
