無線モジュール用アンテナ・接続ケーブル
IM920シリーズ、IM920sシリーズ、IM920sLシリーズの補修用外部アンテナや接続ケーブルをご用意しています。
外部アンテナ
| 型番 | IM920ANT-XT | IM920ANT-XS | IM920ANT-XW | IM920ANT-XL |
| 対応無線モジュール | IM920XT、IM920s-XT、IM920sL-XT | IM920XS、IM920s-XS、IM920sL-XS | IM920XW、IM920s-XW、IM920sL-XW | IM920XL、IM920s-XL、IM920sL-XL |
| 製品画像 |  |
 |
 |
 |
| サンプル価格 （税込・送料別）※1 |
¥3,850 | ¥3,850 | ¥4,620 | ¥5,170 |
| 外形寸法 | 142mm×Φ10 | 110mm×Φ10 | 160mm×Φ12 | 164mm×Φ12 |
| チルト角度 | 最大90° | 最大90° | チルト非対応 | チルト非対応 |
| VSWR | 2.0以下 | 2.0以下 | 2.5以下 | 2.5以下 |
| ピークゲイン | 1.9dBi | 約2.0dBi | 3.0dBi | 3.0dBi |
| 定格インピーダンス | 50Ω | |||
| 指向性 | 無指向性 | |||
| 使用温度範囲 | -30～80℃ | -40～85℃ | -30～70℃ | -30～70℃ |
| 防水防塵性能 | なし | なし | IP67 | IP67 |
| コネクタ締め付け条件 | 0.6～1.0Nm | |||
| 技術資料 |  IM920ANT-XT図面 |
IM920ANT-XS図面 |
IM920ANT-XW図面 |
IM920ANT-XL図面 |
掲載しているアンテナ以外にも使用可能なアンテナを用意しております。
また、お客様のご利用環境に適合するアンテナに関するご相談もお寄せください。
接続ケーブル
| 型番 | IM920CBL | IM920CBL-2 |
| 対応無線モジュール | IM920XT、IM920s-XT、IM920sL-XT | IM920XS、IM920XW、IM920XL、 IM920s-XS、IM920s-XW、IM920s-XL、 IM920sL-XS、IM920sL-XW、IM920sL-XL |
| 製品画像 |  |
 |
| サンプル価格 （税込・送料別）※1 |
¥1,848 | ¥1,925 |
| 使用コネクタ | SMA-R、U.FL | |
| 同軸ケーブル外径 | 1.13mm | 1.37mm |
| ケーブル長 | 約95mm | 約170mm |
| 定格インピーダンス | 50Ω | |
| 防水性能 | なし | オーリング付き |
| 技術資料 | IM920CBL外形寸法図 |
IM920CBL-2外形寸法図 |
マグネット基台
| 型番 | IM920ANT-MB1 | IM920ANT-MB2 |
| 対応無線モジュール | IM920XW、IM920XL、IM920s-XW、IM920s-XL、IM920sL-XW、IM920sL-XL | IM920sL-XW、IM920sL-XL IM920sLシリーズ専用 ※1 |

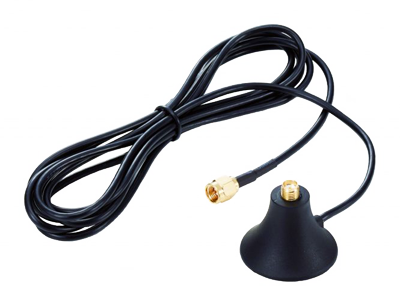

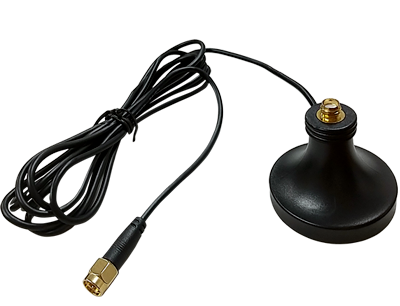

| 製品画像 |  |
 |
| 供給状況※2 | EOL（生産中止） | 生産中 |
| サンプル価格 （税込・送料別）※3 |
¥2,750 | |
| 使用コネクタ | SMAコネクタ | |
| 同軸ケーブル | RG-174 2m | |
| 挿入損失 | 1.5～2dB(920MHz) | 約1.8dB(920MHz) |
| 防水性能 | なし（屋内用） | |
| 使用温度範囲 | -20～75℃ 結露、凍結なきこと | |
| 適合アンテナ | IM920ANT-XW、IM920ANT-XL | |
| 技術資料 | IM920ANT-MB1 マグネット基台取扱説明書 |
IM920ANT-MB2 マグネット基台取扱説明書 |
記載の商品は仕様その他を予告なく変更することがあります。
- ※1IM920ANT-MB2の対応無線モジュールについて：
- IM920シリーズおよびIM920sシリーズでは、電波法の技術基準適合認証を取得していません。そのため本製品を使用すると電波法違反となります。
- ※2供給状況について：
- 2022年12月20日現在の情報です。
- ※3送料について：
- お買上げ合計金額が1万円未満のときは送料880円（税込）をいただきます。
