マルチホップ対応920MHz無線モジュール IM920sシリーズ

マルチホップ対応920MHz無線モジュール IM920sシリーズ

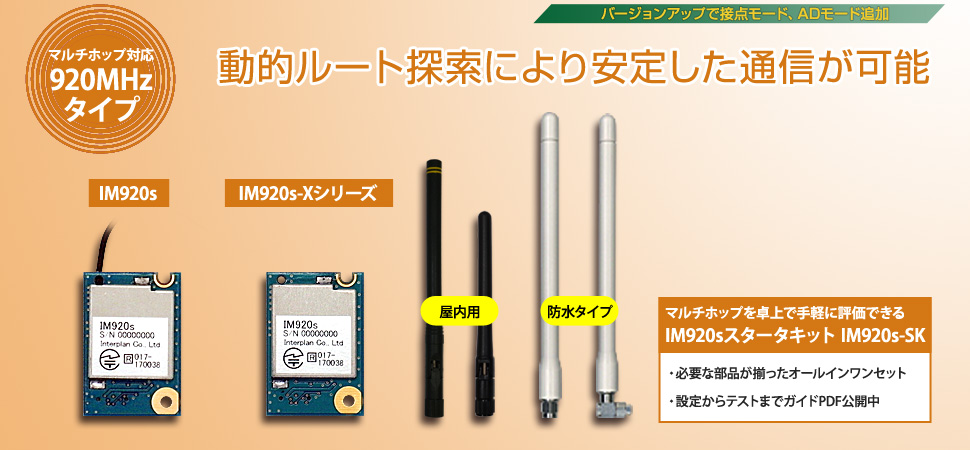

IM920sシリーズは動的に経路を構成するアドホック・マルチホップネットワーク通信機能を内蔵した、オリジナルの920MHz無線モジュールです。

伝搬特性に優れたサブギガ(Sub-GHz)、920MHz帯を使用し、単純マルチホップ以外に自動的にルート情報を構築するメッシュやツリーに対応しますので、都市部や建物内など障害物が多く、見通しが確保できない環境でも長距離通信を容易に実現することができます。

さらにスリープ時2μAの低消費電流を実現しました。

技適取得済でユーザの免許や申請手続きは不要。組み込み用に手軽にお使いいただけます。

インターフェイスは調歩同期式シリアルインターフェイスでIMコマンドを採用。他のIMシリーズと互換性があり、簡単に操作できます。

無線モジュールに組み合わせるアンテナには、コンパクトタイプや防水タイプを用意しました。ご利用環境に合わせてお選びいただけます。

point1動的にルート情報を探索、最大5段のアドホック・マルチホップネットワークを構成
point2最大32ノードのフルメッシュモード、1000以上のノードに対応したツリーモードに対応
point3接点モード(入力・出力)、ADモードに対応[ファームウェアバージョン1.60以降]
point4端子操作によるグループ設定に対応[ファームウェアバージョン1.60以降]
point5グランドパターンの強化でESD耐性が向上
IM920sシリーズがすぐわかるPDF クイックスタートキット IM920s-SK ファームウェア更新情報 よくある質問

IM920sシリーズ製品一覧

型番IM920sIM920s-XTIM920s-XSIM920s-XWIM920s-XL
サンプル価格
(税別・送料別)※1
¥3,700¥6,200¥6,200 ¥6,500¥6,700
モジュール
製品画像IM920s
λ/4 ワイヤーアンテナ
IM920s-X
外部アンテナ
周波数Sub-Giga、920MHz帯(922.4~928.0MHz、29ch)
送信出力10mW/1.1mW
空間データレート100kbps
内蔵動作モードデータモード(スリープ機能、間欠受信対応)
[ファームウェアバージョン1.60以降]
接点入力モード(最大8接点まで、アンサーバックにも対応)
接点出力モード(プッシュ動作、ホールド動作)
2ch AD入力モード(データモードで受信)
動作電圧DC 2.0~3.6V(定格電圧3.0V)
消費電流送信時 10mW時:23mA (Typ.)、1.1mW送信時:14mA(Typ.)
受信時 10mA (Typ.)
スリープ時 2μA(Typ.)
サイズ20×29.5×3mm(本体サイズ)
動作温度範囲-20~+70℃(結露なきこと)
見通し通信距離※2約1km(ワイヤーアンテナ間)
約1.6km(同タイプアンテナ間)各10mW出力時
通信方式単信
基本プロトコルスタックスカイリー・ネットワークス DECENTRA II
ご注意:他社のDECENTRA II製品とは通信できません
通信トポロジ単純マルチホップ、ツリー、メッシュ
送信モードブロードキャスト、ユニキャスト、センドバック
インターフェイス調歩同期式シリアルI/F
ステータス出力
[ファームウェアバージョン1.60以降]
接点情報入力・出力(8回路)
適合コネクタ日本圧着端子(JST)社 20Pxx-JMCSシリーズをご用意ください
(モジュール側には20R-JMCS-G-B-TFを搭載)
互換性IM920cとサイズ、コネクタはアッパーコンパチブル
コマンドセットはIMコマンドを採用
IM920シリーズとは通信できません
無線規格電波法(工事設計認証)取得済、ARIB STD-T108準拠
技術資料PDFファイル IM920sハードウェア取扱説明書
PDFファイル IM920sソフトウェア取扱説明書
PDFファイル IM920sシリーズ補足説明書Ver.1.16
PDFファイル IM920sシリーズ補足説明書Ver.1.19 NEW
PDFファイル IM920sクイックスタートガイド
カタログPDFファイル 無線モジュール カタログ
外部アンテナ
型番IM920ANT-XTIM920ANT-XSIM920ANT-XWIM920ANT-XL
製品画像IM920ANT-XTIM920ANT-XSIM920ANT-XWIM920ANT-XL
外形寸法142mm×Φ10110mm×Φ10160mm×Φ12164mm×Φ12
チルト角度最大90°チルト非対応
VSWR2.0以下2.5以下
ピークゲイン1.9dBi約2.0dBi3.0dBi
定格インピーダンス50Ω
指向性無指向性
動作温度範囲-30~80℃-40~85℃-30~70℃
防水防塵性能なしIP67
コネクタ締め付け条件0.6~1.0Nm
技術資料PDFファイル IM920ANT-XT図面PDFファイル IM920ANT-XS図面PDFファイル IM920ANT-XW図面PDFファイル IM920ANT-XL図面
接続ケーブル
型番IM920CBLIM920CBL-2
無線モジュール型番IM920s-XTIM920s-XSIM920s-XWIM920s-XL
製品画像IM920CBLIM920CBL-2
使用コネクタSMA-R、U.FL
同軸ケーブル外径1.13mm1.37mm
ケーブル長約95mm約170mm
定格インピーダンス50Ω
防水性能なしオーリング付き
技術資料PDFファイル IM920CBL外形寸法図PDFファイル IM920CBL-2外形寸法図

記載の商品は仕様その他を予告なく変更することがあります。

※1送料について:
お買上げ合計金額が1万円未満のときは送料800円(税別)をいただきます。
※2見通し通信距離について:
見通し通信距離は弊社実験値です。詳細についてはテクニカルノートの見通し通信実験レポートをご参照ください。
