LPWA/高速通信 920MHz無線モジュール IM920c【コンパクトタイプ】

LPWA/高速通信 920MHz無線モジュール 【コンパクトタイプ】

新規採用に関するご注意

IM920シリーズは新規採用非推奨品です。新規ご採用は後継製品のIM920sLシリーズをご検討ください。

長距離・マルチホップ・暗号化通信対応920MHz無線モジュール IM920sLシリーズ

  • ・通信距離約35.7kmを実現する長距離モード搭載
  • ・アドホックマルチホップネットワーク対応
  • ・AES-GCM方式によるパケット暗号化と送信元認証に対応
  • ・コマンドセットは他モジュールと互換性があるIMコマンドを採用
  • ※IM920シリーズとは通信互換性はありません

長距離・マルチホップ・暗号化通信対応920MHz無線モジュール IM920sLシリーズ

伝搬特性に優れたサブギガ(Sub-GHz)帯、920MHzを使用し、見通し通信距離7キロの長距離通信を実現した特定小電力(LPWA)920MHz無線モジュールです。

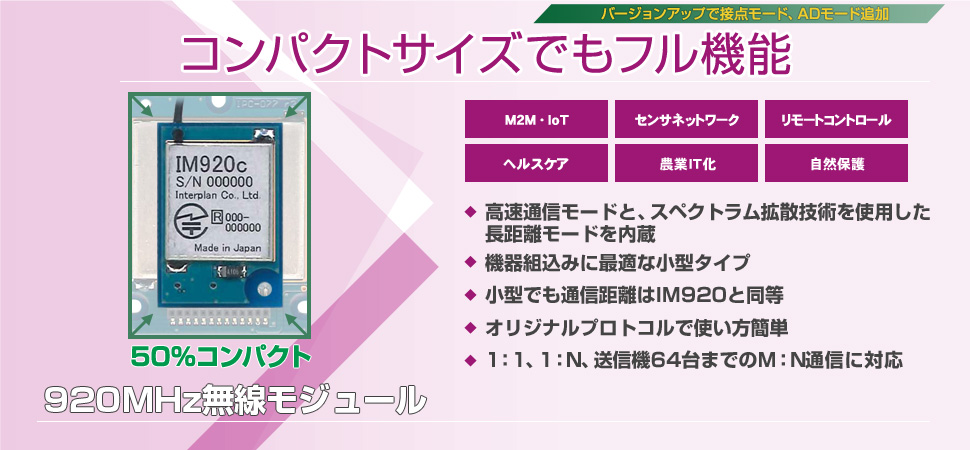

IM920の小型タイプで、面積比50%減を実現しながらも、電気的特性、通信距離は同等です。

調歩同期式シリアルインターフェイスと使いやすいIMコマンドを採用。

技適取得済でユーザの免許や申請手続きは不要。組み込み用に手軽にお使いいただけます。

IM920シリーズと共存・混在でき、様々なアプリケーションが実現できます。

point1フットプリント20×29.5mmのコンパクトサイズ。面積比約半分。
point2データモードに加え、接点モード(入力・出力)、ADモードを追加(ファームウェアバージョン1.60以降)
point31:1、1:N、送信機64台までのM:N通信に対応
(64台以上の大規模運用はご相談ください)
point4IM920シリーズ間で共存・混在して使用できます。
point5電波法(工事設計認証)取得済、ARIB STD-T108準拠で免許・申請不要
IM920シリーズがすぐわかるPDF ファームウェア更新情報 よくある質問
・ダイバシティによる安定通信を実現 IM920-DIV 販売中
・アドホック・マルチホップネットワークに対応するにはIM920sシリーズをご利用ください

主な仕様

920MHz無線モジュール 【コンパクトタイプ】(IM920c)
製品画像

IM920c表面
表面

IM920c裏面
裏面

サンプル価格
(税込・送料別)※1
¥4,730
周波数Sub-Giga、920MHz帯(920.6~923.4MHz、15チャンネル)
送信出力10mW/1mW/0.1mW(コマンドで設定)
受信感度約-112dBm(長距離通信モード時)
空間データレート高速モード:50kbps、長距離通信モード:1.25kbps
内蔵動作モードデータモード(スリープ機能、間欠受信対応)
[ファームウェアバージョン1.60以降]
接点入力モード(最大8接点まで、アンサーバックにも対応)
接点出力モード(プッシュ動作、ホールド動作)
2ch AD入力モード(データモードで受信)
動作電圧2.0~3.6V(標準動作電圧3.3V)
消費電流送信時 10mW時:40mA typ. 1mW時:30mA typ. 0.1mW時:26mA typ.
受信時 27mA typ.
スリープ時 5μA typ.
アンテナワイヤーアンテナ
サイズ20×29.5×4.2mm(アンテナ含まず、基板)
動作温度範囲-20~80℃(結露なきこと)
見通し通信距離※2約400m(高速モード時)
約7km(長距離モード時)各10mW出力時
通信方式単信(送信、受信)
インターフェイス 調歩同期式シリアルI/F
ステータス出力
[ファームウェアバージョン1.60以降]
接点情報入力・出力(8回路)
適合コネクタ日本圧着端子(JST)社 20Pxx-JMCSシリーズをご用意ください
(モジュール側には20R-JMCS-GAN-B-TFを搭載)
互換性IM920シリーズと共存・混在して使用可能
IM920と電気的特性・コマンド互換
コマンドセットはIMコマンドを採用
無線規格電波法(工事設計認証)取得済、ARIB STD-T108準拠
技術資料PDFファイル IM920cハードウェア取扱説明書
PDFファイル IM920ソフトウェア取扱説明書
PDFファイル IM920シリーズ補足説明書(改訂2019年11月5日)
PDFファイル IM920シリーズ補足説明書Ver.1.63
アプリケーションノートPDFファイル パソコンによる設定・通信の概要
PDFファイル ペアリングの方法
PDFファイル IM920のAD入力モードで作る、ワイヤレス温度センサ
PDFファイル 見えない電波が見える、通信モニタ
テクニカルノートPDFファイル IM920 見通し通信実験レポート・その1
PDFファイル IM920 見通し通信実験レポート・その2 <偏波違いの影響、各種アンテナ比較、電波は曲がるか?>
PDFファイル 安定通信のために、RSSI値と入力電力
PDFファイル IM920/IM920s/IM920sLシリーズ 無線通信の特性解説NEW
PDFファイル IM920、IM920s、IM920sLシリーズ 通信範囲とキャリアセンスNEW
カタログPDFファイル 無線モジュール カタログ
お知らせIM920の無線チャンネルの内、チャンネル番号6は内部信号の影響で使用をお薦めいたしません。(2018年3月16日、改訂2019年8月23日)

記載の商品は仕様その他を予告なく変更することがあります。

※1送料について:
お買上げ合計金額が1万円未満のときは送料880円(税込)をいただきます。
※2見通し通信距離について:
見通し通信距離は弊社実験値です。詳細についてはテクニカルノートの見通し通信実験レポートをご参照ください。
