超低消費電力 315MHz無線モジュール IM315シリーズ
新規採用に関するご注意
IM315TXはEOL(生産中止)品で、供給は在庫品限りとなります。新規ご採用はIM315TRX、IM920sシリーズ、IM920sLシリーズをご検討ください。
- ・データモード時双方向通信が可能
- ・リモコンモードで接点情報通信も可能
- ・周波数チャンネル切り替え機能で電波の有効利用、混信防止対策が図れます。
- ・1：1、1：N、送信機64台までのM：N通信に対応
- ・電波法（工事設計認証）取得済、ARIB STD-T93準拠
IM315シリーズは315MHzの特定小電力無線を使用した無線モジュールで、315MHzの無線標準規格を活かしたユニークな製品です。
リモコンなどの接点情報や温度データなど少量のデータ通信など簡易的な用途での近距離通信向きで、微弱無線や赤外線通信のアップグレードに最適です。
技適取得済でユーザの免許や申請手続きは不要。組み込み用に手軽にお使いいただけます。
 | 送信モジュールは1.5mAの低消費電流を実現 |
|---|---|
 | 少量のデータ通信、接点情報の通信に最適 |
 | 1：1、1：N、送信機64台までのM：N通信に対応。 |
 | 電波法（工事設計認証）取得済、ARIB STD-T93準拠 |
 | 様々な仕様にあわせてカスタマイズ可能 |
IM315シリーズ製品一覧

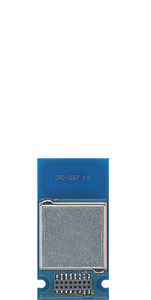

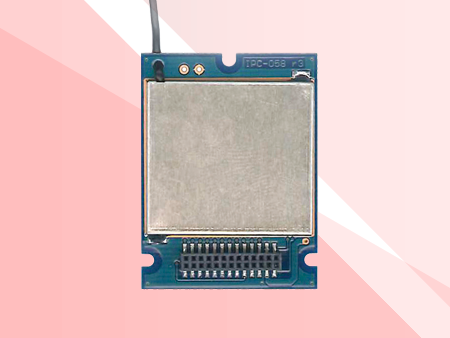

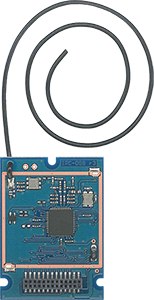

| 型番 | IM315TX（送信モジュール） | IM315RX（受信モジュール） | IM315TRX（送受信モジュール） |
| 製品画像 |  |
 |
 |
| 供給状況※1 | EOL（生産中止） | 生産継続中 | 生産継続中 |
| サンプル価格 （税込・送料別）※2 |
¥2,200 | ¥2,750 | ¥3,300 |
| 周波数 | 315MHz帯 | ||
| 送信出力 | 250μW EIRP | - | 250μW EIRP |
| 受信感度 | - | 約-106dBm | 約-106dBm |
| 内蔵動作モード |
データモード 接点入力モード（最大8接点まで） |
データモード 接点出力モード（プッシュ動作、ホールド動作） |
データモード 接点入力モード（最大16接点まで） 接点出力モード（プッシュ動作、ホールド動作） |
| 動作電圧 | 1.9～3.6V | 2.0～3.6V | 2.0～3.6V |
| 消費電流 | 送信時 1.5mA typ.(DC2.0V動作時) スタンバイ時 1μA以下(DC2.0V動作時) コイン電池（CR2032）で1分毎に動作して約5年（計算値） |
動作時 18.5mA typ. | 送信時 15mA typ 動作時 18.5mA typ. |
| アンテナ | プリントパターンアンテナ | ワイヤーアンテナ（外部アンテナ接続可能） | ワイヤーアンテナ |
| サイズ | 20×40×3.5mm（アンテナ含む、基板） | 30×40×3.5mm（アンテナ含まず、基板） | 30×40×5mm（アンテナ含まず、基板） |
| 動作温度範囲 | -10～60℃（結露なきこと） | ||
| 見通し通信距離※3 | 約50m（接点モード時） | - | 約50m（接点モード時） |
| 通信方式 | 単向（送信） | (受信) | 単信（送信、受信） |
| インターフェイス | 接点情報入力（8回路） 調歩同期式シリアルI/F |
接点情報出力（16回路） 調歩同期式シリアルI/F 受信ステータス出力 |
接点情報出力（16回路） 調歩同期式シリアルI/F 受信ステータス出力 |
| 適合コネクタ※4 |
DIPタイプ：IM315-16P-DIP SMTタイプ：IM315-16P-SMT |
DIPタイプ：IM315-26P-DIP SMTタイプ：IM315-26P-SMT |
|
| 互換性 | コマンドセットはIMコマンドを採用 | ||
| 無線規格 | 電波法（工事設計認証）取得済、ARIB STD-T93準拠 | ||
| 技術資料 |
 IM315TXハードウェア取扱説明書 IM315ソフトウェア取扱説明書 |
IM315RXハードウェア取扱説明書 IM315ソフトウェア取扱説明書 |
IM315TRXハードウェア取扱説明書 IM315ソフトウェア取扱説明書 |
| カタログ |
無線モジュール カタログ |
||
| 備考 | 315MHz帯は電波法の規定で送信出力が強くなく、また環境ノイズが比較的多いため、信頼性が必要な場合はIM920シリーズをお勧めいたします。 |
||
記載の商品は仕様その他を予告なく変更することがあります。
- ※1供給状況について：
- 2022年3月28日現在の情報です。
- ※2送料について：
- お買上げ合計金額が1万円未満のときは送料880円（税込）をいただきます。
- ※3見通し通信距離について：
- 見通し通信距離は弊社実験値です。
- ※4コネクタについて：
- 1～9個のご購入時には適合コネクタを無償添付しています。DIPタイプかSMTタイプをご指定ください。
10個以上ご購入の際はコネクタを添付していません。別途お求めください。
