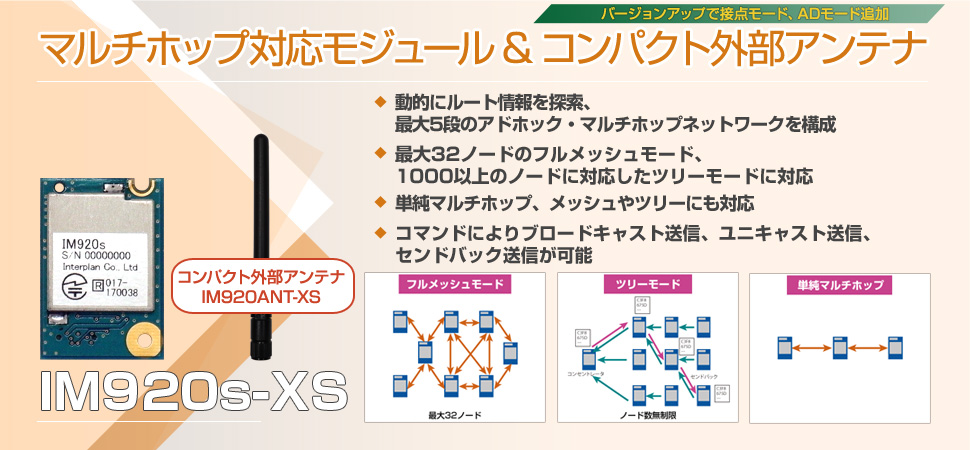

マルチホップ対応920MHz無線モジュール IM920s-XS

マルチホップ対応920MHz無線モジュール【小型・外部アンテナタイプ】

サブギガ（Sub-GHz）帯、920MHz無線モジュールIM920sの外部アンテナタイプで、外付けアンテナにより通信安定性アップが期待できます。

コンパクトな外部アンテナで、限られたスペースに設置できます。

技適取得済でユーザの免許や申請手続きは不要。組み込み用に手軽にお使いいただけます。

IM920sシリーズと共存・混在でき、様々なアプリケーションが実現できます。

	短いアンテナで小型機器に対応
	良好な通信品質を得られる90°チルト機構
	接続ケーブルが長くなり、組み込み機器に幅広く対応
	電波法（工事設計認証）取得済、ARIB STD-T108準拠

仕様表

	マルチホップ対応920MHz無線モジュール【外部アンテナタイプ】（IM920s-XS)
製品画像	表面裏面屋内用外部アンテナ(ショートタイプ) 接続ケーブル
サンプル価格（税込・送料別）※1	¥7,810
周波数	Sub-Giga、920MHz帯（922.4～928.0MHz、29ch）
送信出力	10mW/1.1mW
空間データレート	100kbps
内蔵動作モード	データモード（スリープ機能、間欠受信対応） [ファームウェアバージョン1.16以降] 接点入力モード（最大8接点まで、アンサーバックにも対応）接点出力モード（プッシュ動作、ホールド動作） 2ch AD入力モード（データモードで受信）
動作電圧	DC 2.0～3.6V（定格電圧3.0V）
消費電流	送信時 10mW時：23mA (Typ.)、1.1mW送信時：14mA(Typ.) 受信時　10mA (Typ.) スリープ時 2μA(Typ.)
アンテナ	IM920ANT-XS付属（無指向性ホイップアンテナ[SMAコネクタ]、ゲイン2.0dBi以下）
アンテナ接続ケーブル	IM920CBL-2付属（SMA-R－u.FL変換ケーブル、約170mm長、SMA-Rコネクタ部は防水仕様）
サイズ	20×29.5×3mm（本体サイズ）
動作温度範囲	-20～+70℃（結露なきこと）
見通し通信距離※2	約1km（ワイヤーアンテナ間）約1.6km（同タイプアンテナ間）各10mW出力時
通信方式	単信（送信、受信）
基本プロトコルスタック	スカイリー・ネットワークス DECENTRA II ご注意：他社のDECENTRA II製品とは通信できません
通信トポロジ	単純マルチホップ、ツリー、メッシュ
送信モード	ブロードキャスト、ユニキャスト、センドバック
インターフェイス	調歩同期式シリアルI/F ステータス出力 [ファームウェアバージョン1.16以降] 接点情報入力・出力（8回路）
適合コネクタ	日本圧着端子（JST）社　20Pxx-JMCSシリーズをご用意ください（モジュール側には20R-JMCS-GAN-B-TFを搭載）
互換性	IM920cとサイズ、コネクタはアッパーコンパチブルコマンドセットはIMコマンドを採用 IM920シリーズとは通信できません
無線規格	電波法（工事設計認証）取得済、ARIB STD-T108準拠
技術資料	IM920sハードウェア取扱説明書 IM920sソフトウェア取扱説明書 920MHz無線モジュール IM920、IM920s、IM920sLシリーズ用外部アンテナ取扱説明書 IM920sシリーズ補足説明書Ver.1.16 IM920sシリーズ補足説明書Ver.1.19 IM920sクイックスタートガイド
テクニカルノート	IM920sシリーズマルチホップ通信におけるエラー率計測 IM920sシリーズ見通し通信実験レポート IM920/IM920s/IM920sLシリーズ無線通信の特性解説 IM920、IM920s、IM920sLシリーズ通信範囲とキャリアセンス
カタログ	無線モジュールカタログ

記載の商品は仕様その他を予告なく変更することがあります。

※1送料について：: お買上げ合計金額が1万円未満のときは送料880円（税込）をいただきます。
※2見通し通信距離について：: 見通し通信距離は弊社実験値です。詳細についてはテクニカルノートの見通し通信実験レポートをご参照ください。
