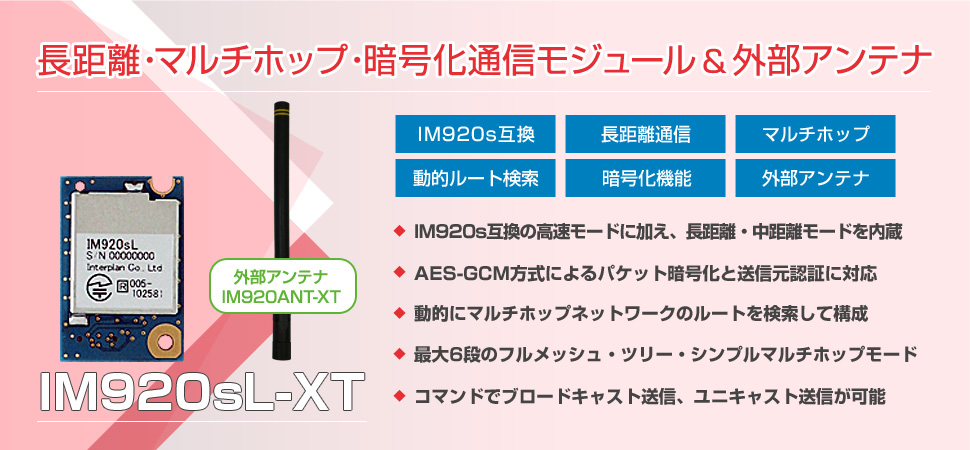

長距離・マルチホップ・暗号化通信対応920MHz無線モジュール【外部アンテナ】

IM920シリーズでご好評を頂いた長距離通信を超える、長距離モード（見通し通信距離約35.7km）を搭載しました。

さらに暗号化機能はAES-GCM方式を採用し、パケットの暗号化、送信元認証に対応します。

単純マルチホップ以外に自動的にルート情報を構築するメッシュやツリーに対応しますので、都市部や建物内など障害物が多く、見通しが確保できない環境でも長距離通信を容易に実現することができます。

高速モードでIM920sシリーズと互換性があり、相互通信が可能です。

技適取得済で免許や申請手続きは不要。面倒な電波法関連の制御は内部で行います。再送機能を追加し、外部からの制御も楽になりました。

インターフェイスは調歩同期式シリアルインターフェイスでIMコマンドを採用。他のIMシリーズと互換性があり、簡単に操作できます。

実環境で通信状態が確認できる通信エラー率(PER)計測セットをご用意しました。貸し出しを希望される方は、お問い合わせフォームからお申し込みください。

	IM920sシリーズ互換の高速モードに加え、長距離・中距離モードを内蔵
	AES-GCM方式によるパケット暗号化と送信元認証に対応
	動的にマルチホップネットワークのルートを検索して構成
	最大6段のフルメッシュ・ツリー・シンプルマルチホップモード
	コマンドでブロードキャスト送信、ユニキャスト送信が可能

仕様表

	外部アンテナ付属タイプ（IM920sL-XT)
製品画像	表面裏面屋内用外部アンテナ
サンプル価格（税込・送料別）※1	¥8,360
周波数	920.6~923.4MHz(15チャンネル、ARIB 24~38CH) 922.4~928.0MHz(29チャンネル、ARIB 33~61CH)
送信出力	10mW/1mW（コマンド切替え）
空間データレート	高速モード 100kbps(IM920sシリーズ互換) 中距離モード 12.5kbps 長距離モード 2.5kbps
内蔵動作モード	データモード、接点入力/出力モード、ADモード
動作電圧	DC 2.1～3.5V(定格3.0V)
消費電流(3.0V時) (Typ.値)	送信（10mW時）：27mA 送信（1mW時）：16mA 受信時：12mA スリープ時：2μA
アンテナ	IM920ANT-XT付属（無指向性ホイップアンテナ[SMAコネクタ]、ゲイン1.9dBi以下）
アンテナ接続ケーブル	IM920CBL付属（SMA-R－u.FL変換ケーブル、約95mm長）
サイズ	20×29.5×3mm（本体サイズ）
動作温度範囲	-30～+70℃（結露なきこと）
見通し通信距離※2	・最長35.7km（長距離モード、アンテナ標高176m/24m、双方XWアンテナ間) ・アンテナ標高2m 長距離モード約7km/約9km 中距離モード約4km/約5km 高速モード約2.4km/約3.4km
通信方式	単信（送信、受信）
基本プロトコルスタック	スカイリー・ネットワークス DECENTRA II ご注意：他社のDECENTRA II製品とは通信できません
通信トポロジ	フルメッシュ、ツリー、単純マルチホップ
送信モード	ブロードキャスト、ユニキャスト、センドバック
インターフェイス	調歩同期式シリアルI/F(UART)
適合コネクタ	日本圧着端子（JST）社　20Pxx-JMCSシリーズをご用意ください（モジュール側には20R-JMCS-GAN-B-TFを搭載）
互換性	IM920sシリーズとハードウェアコンパチブル、ソフト上位互換高速モードではIM920sシリーズと通信可能コマンドセットはIMコマンドを採用 IM920シリーズとは通信できません
無線規格	電波法（工事設計認証）取得済、ARIB STD-T108準拠
技術資料	IM920sLシリーズ取扱説明書(ハードウェア＆ソフトウェア) IM920XT・XS・XW/XL用外部アンテナ取扱説明書 IM920sLクイックスタートガイド IM920sLシリーズ補足説明書(Ver. 1.06) IM920sLシリーズ補足説明書(Ver. 1.07)
テクニカルノート	IM920/IM920s/IM920sLシリーズ無線通信の特性解説 IM920sLシリーズ見通し通信実験レポート IM920、IM920s、IM920sLシリーズ通信範囲とキャリアセンス IM920sLシリーズ見通し通信実験レポート2(最長到達距離テスト)
カタログ	IM920sLリーフレット

記載の商品は仕様その他を予告なく変更することがあります。
部品の入手状況により仕様変更版となる場合があります。詳しくはお問い合わせください。

※1送料について：: お買上げ合計金額が1万円未満のときは送料880円（税込）をいただきます。
※2見通し通信距離について：: 各10mW出力時双方ワイヤアンテナ間/双方XWアンテナ間(IM920ANT-XW)
弊社実験値で、環境・条件で変化します
