LPWA/高速通信 920MHz無線モジュール IM920【スリープ・間欠受信で更に低消費電力】

LPWA/高速通信 920MHz無線モジュール IM920

新規採用に関するご注意

IM920シリーズは新規採用非推奨品です。新規ご採用は後継製品のIM920sLシリーズをご検討ください。

長距離・マルチホップ・暗号化通信対応920MHz無線モジュール　IM920sLシリーズ

  • ・通信距離約35.7kmを実現する長距離モード搭載
  • ・アドホックマルチホップネットワーク対応
  • ・AES-GCM方式によるパケット暗号化と送信元認証に対応
  • ・コマンドセットは他モジュールと互換性があるIMコマンドを採用
  • ※IM920シリーズとは通信互換性はありません

長距離・マルチホップ・暗号化通信対応920MHz無線モジュール IM920sLシリーズ

伝搬特性に優れたサブギガ（Sub-GHz）帯、920MHzを使用し、見通し通信距離7キロの長距離通信を実現した特定小電力（LPWA）920MHz無線モジュールです。

キャリアセンスや送信休止時間の制御もモジュール内部で処理、まさに920MHz帯の無線通信を部品感覚でお使いいただけます。

技適取得済でユーザの免許や申請手続きは不要。組み込み用に手軽にお使いいただけます。

調歩同期式シリアルインターフェイスと使いやすいIMコマンドを採用。

IM920シリーズと共存・混在でき、様々なアプリケーションが実現できます。

point150kbpsの高速モードとスペクトラム拡散技術を使用した長距離モード（見通し7キロ）がコマンドで切換え可能
point2データ通信モードと接点情報伝送ができるリモコンモードを実装
point3送信電力を3段階に切り替えでき、電波の有効利用が可能
point41：1、1：N、送信機64台までのM：N通信に対応
（64台以上の大規模運用はご相談ください）
point5電波法（工事設計認証）取得済、ARIB STD-T108準拠
IM920シリーズがすぐわかるPDF ファームウェア更新情報 よくある質問
・ダイバシティによる安定通信を実現 IM920-DIV 販売中
・アドホック・マルチホップネットワークに対応するにはIM920sシリーズをご利用ください

主な仕様

920MHz無線モジュール（IM920)

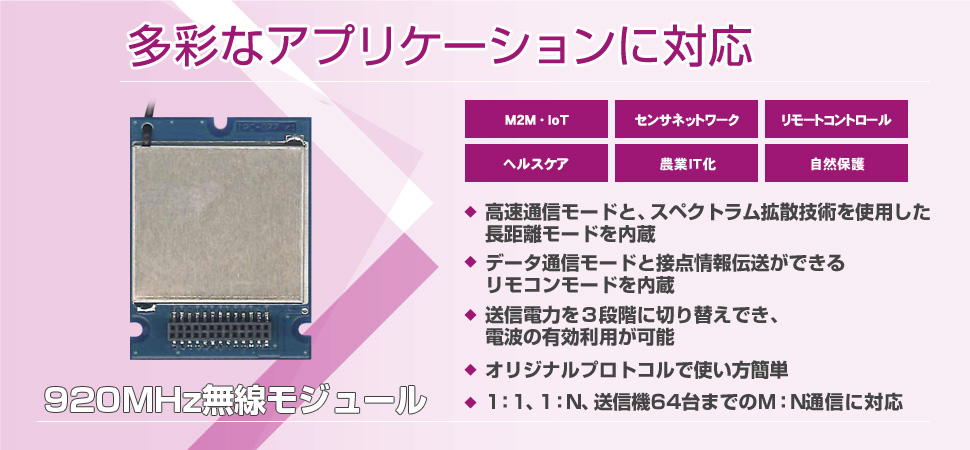

製品画像IM920
サンプル価格
（税込・送料別）※1		¥4,730
周波数Sub-Giga、920MHz帯（920.6～923.4MHz、15チャンネル）
送信出力10mW/1mW/0.1mW（コマンドで設定）
受信感度約-112dBm（長距離通信モード時）
空間データレート高速モード：50kbps、長距離通信モード：1.25kbps
内蔵動作モードデータモード（スリープ機能、間欠受信対応）
接点入力モード（最大16接点まで、アンサーバックにも対応）
接点出力モード（プッシュ動作、ホールド動作）
4ch AD入力モード（データモードで受信）
動作電圧2.0～3.6V（標準動作電圧3.3V）
消費電流送信時 10mW時：40mA typ.　1mW時：30mA typ.　0.1mW時：26mA typ.
受信時 27mA typ.
スリープ時 5μA typ.
アンテナワイヤーアンテナ
サイズ30×40×5mm（アンテナ含まず、基板）
動作温度範囲-20～80℃（結露なきこと）
見通し通信距離※2約400m（高速モード時）
約7km（長距離モード時）各10mW出力時
通信方式単信（送信、受信）
インターフェイス接点情報入力・出力（16回路）
調歩同期式シリアルI/F
受信ステータス出力
適合コネクタ※3DIPタイプ：IM315-26P-DIP
SMTタイプ：IM315-26P-SMT
互換性IM920シリーズと共存・混在して使用可能
IM315TRXと形状・ピン互換
コマンドセットはIMコマンドを採用
無線規格電波法（工事設計認証）取得済、ARIB STD-T108準拠
技術資料PDFファイル IM920ハードウェア取扱説明書
PDFファイル IM920ソフトウェア取扱説明書
PDFファイル IM920シリーズ補足説明書（改訂2019年11月5日）
PDFファイル IM920シリーズ補足説明書Ver.1.63
アプリケーションノートPDFファイル パソコンによる設定・通信の概要
PDFファイル ペアリングの方法
PDFファイル IM920のAD入力モードで作る、ワイヤレス温度センサ
PDFファイル 見えない電波が見える、通信モニタ
テクニカルノートPDFファイル IM920 見通し通信実験レポート・その1
PDFファイル IM920 見通し通信実験レポート・その2 <偏波違いの影響、各種アンテナ比較、電波は曲がるか？>
PDFファイル 安定通信のために、RSSI値と入力電力
PDFファイル IM920/IM920s/IM920sLシリーズ 無線通信の特性解説NEW
PDFファイル IM920、IM920s、IM920sLシリーズ 通信範囲とキャリアセンスNEW
カタログPDFファイル 無線モジュール カタログ
お知らせIM920の無線チャンネルの内、チャンネル番号6は内部信号の影響で使用をお薦めいたしません。（2018年3月16日、改訂2019年8月23日）

記載の商品は仕様その他を予告なく変更することがあります。

※1送料について：
お買上げ合計金額が1万円未満のときは送料880円（税込）をいただきます。
※2見通し通信距離について：
見通し通信距離は弊社実験値です。詳細についてはテクニカルノートの見通し通信実験レポートをご参照ください。
※3コネクタについて：
1～9個のご購入時には適合コネクタを無償添付しています。DIPタイプかSMTタイプをご指定ください。
10個以上ご購入の際はコネクタを添付していません。別途お求めください。
