LPWA/高速通信 920MHz無線モジュール IM920シリーズ
新規採用に関するご注意
IM920シリーズは新規採用非推奨品です。新規ご採用は後継製品のIM920sLシリーズをご検討ください。
- ・通信距離約35.7kmを実現する長距離モード搭載
- ・アドホックマルチホップネットワーク対応
- ・AES-GCM方式によるパケット暗号化と送信元認証に対応
- ・コマンドセットは他モジュールと互換性があるIMコマンドを採用
- ※IM920シリーズとは通信互換性はありません
IM920シリーズは見通し通信距離7キロの長距離通信を実現した、オリジナルの特定小電力（LPWA）920MHz無線モジュールです。
伝搬特性に優れたサブギガ（Sub-GHz）、920MHz帯を使用。2.4GHz帯よりも電波の伝搬特性がよく、2.4GHz帯を使用しているWi-FiやBluetooth、電子レンジなどからの干渉もありません。
キャリアセンスや送信休止時間の制御もモジュール内部で処理、まさに920MHz帯の無線通信を部品感覚でお使いいただけます。
技適取得済でユーザの免許や申請手続きは不要。組み込み用に手軽にお使いいただけます。

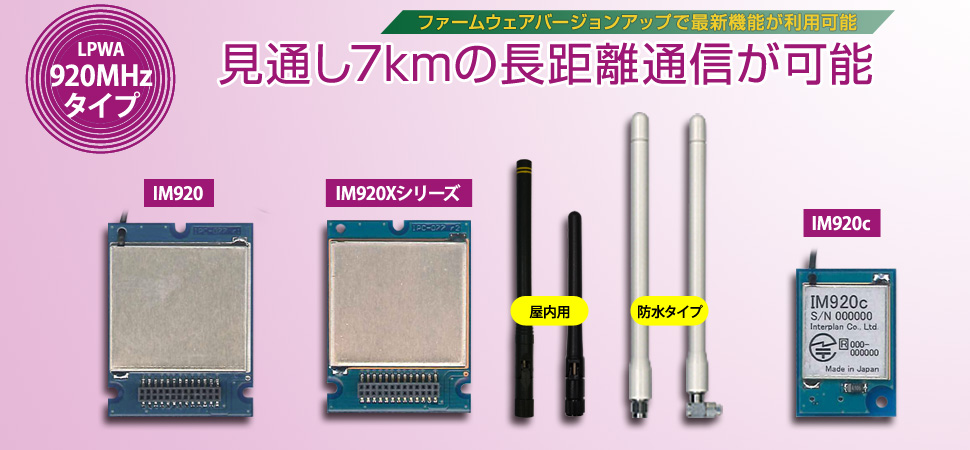

無線モジュールにはワイヤーアンテナタイプ、外部アンテナタイプ、コンパクトタイプの3種類、外部アンテナにはコンパクトタイプや防水タイプを用意しました。ご利用環境に合わせてお選びいただけます。
インターフェイスは調歩同期式シリアルインターフェイスでIMコマンドを採用。他のIMシリーズと互換性があり、簡単に操作できます。
 | 50kbpsの高速モードとスペクトラム拡散技術を使用した長距離モード（見通し7キロ）がコマンドで切換え可能 |
|---|---|
 | IM920cに接点モード（入力・出力）、ADモードを追加 |
 | 1:1、1:N、送信機64台までのM:N通信に対応 （64台以上の大規模運用はご相談ください） |
 | IM920シリーズ間で共存・混在して使用できます。 |
 | 電波法（工事設計認証）取得済、ARIB STD-T108準拠で免許・申請不要 |
| ・ダイバシティによる安定通信を実現 IM920-DIV 販売中 |
| ・アドホック・マルチホップネットワークに対応するにはIM920sシリーズをご利用ください |
IM920シリーズ製品一覧
| 型番 | IM920 | IM920XT | IM920XS | IM920XW | IM920XL | IM920c |
| アンテナ | ワイヤーアンテナ | IM920ANT-XT 外部アンテナ 屋内 チルト機構付き | IM920ANT-XS 外部アンテナ 屋内 チルト機構付き ショートタイプ | IM920ANT-XW 外部アンテナ 防水 ストレートタイプ | IM920ANT-XL 外部アンテナ 防水 L型タイプ | ワイヤーアンテナ |
| 接続ケーブル | IM920CBL (非防水、95mm) | IM920CBL-2 (防水、170mm) | ||||
| サンプル価格 （税込・送料別）※1 | ¥4,730 | ¥7,810 | ¥7,810 | ¥8,140 | ¥8,360 | ¥4,730 |
| モジュール | ||||||
| 製品画像 |  ワイヤーアンテナ |  外部アンテナ |  ワイヤーアンテナ | |||
| 周波数 | Sub-Giga、920MHz帯（920.6～923.4MHz、15チャンネル） | |||||
| 送信出力 | 10mW/1mW/0.1mW（コマンドで設定） | |||||
| 受信感度 | 約-112dBm（長距離通信モード時） | |||||
| 空間データレート | 高速モード：50kbps、長距離通信モード：1.25kbps | |||||
| 内蔵動作モード | データモード（スリープ機能、間欠受信対応） 接点入力モード（最大16接点まで、アンサーバックにも対応） 接点出力モード（プッシュ動作、ホールド動作） 4ch AD入力モード（データモードで受信） | データモード（スリープ機能、間欠受信対応） [ファームウェアバージョン1.60以降] 接点入力モード（最大8接点まで、アンサーバックにも対応） 接点出力モード（プッシュ動作、ホールド動作） 2ch AD入力モード（データモードで受信） | ||||
| 動作電圧 | 2.0～3.6V（標準動作電圧3.3V） | |||||
| 消費電流 | 送信時 10mW時：40mA typ. 1mW時：30mA typ. 0.1mW時：26mA typ. 受信時 27mA typ. スリープ時 5μA typ. | |||||
| サイズ | 30×40×5mm（アンテナ含まず、基板） | 20×29.5×4.2mm（アンテナ含まず、基板） | ||||
| 動作温度範囲 | -20～80℃（結露なきこと） | |||||
| 見通し通信距離※2 | 約400m（高速モード時） 約7km（長距離モード時）各10mW出力時 | |||||
| 通信方式 | 単信（送信、受信） | |||||
| インターフェイス | 接点情報入力・出力（16回路） 調歩同期式シリアルI/F 受信ステータス出力 | 調歩同期式シリアルI/F ステータス出力 [ファームウェアバージョン1.60以降] 接点情報入力・出力（8回路） | ||||
| 適合コネクタ※3 | DIPタイプ：IM315-26P-DIP SMTタイプ：IM315-26P-SMT | 日本圧着端子（JST）社 20Pxx-JMCSシリーズをご用意ください （モジュール側には20R-JMCS-GAN-B-TFを搭載） | ||||
| 互換性 | IM920シリーズと共存・混在して使用可能 IM315TRXと形状・ピン互換 コマンドセットはIMコマンドを採用 | IM920シリーズと共存・混在して使用可能 IM920と電気的特性・コマンド互換 コマンドセットはIMコマンドを採用 | ||||
| 無線規格 | 電波法（工事設計認証）取得済、ARIB STD-T108準拠 | |||||
| 技術資料 |  IM920ハードウェア取扱説明書 IM920ソフトウェア取扱説明書 IM920シリーズ補足説明書（改訂2019年11月5日） IM920シリーズ補足説明書Ver.1.63 | IM920cハードウェア取扱説明書 IM920ソフトウェア取扱説明書 IM920シリーズ補足説明書（改訂2019年11月5日） IM920シリーズ補足説明書Ver.1.63 | ||||
| アプリケーションノート | パソコンによる設定・通信の概要 ペアリングの方法 IM920のAD入力モードで作る、ワイヤレス温度センサ 見えない電波が見える、通信モニタ | |||||
| テクニカルノート | IM920 見通し通信実験レポート・その1 IM920 見通し通信実験レポート・その2 <偏波違いの影響、各種アンテナ比較、電波は曲がるか？> 安定通信のために、RSSI値と入力電力 IM920/IM920s/IM920sLシリーズ 無線通信の特性解説 IM920、IM920s、IM920sLシリーズ 通信範囲とキャリアセンス | |||||
| カタログ | 無線モジュール カタログ | |||||
| お知らせ | IM920の無線チャンネルの内、チャンネル番号6は内部信号の影響で使用をお薦めいたしません。（2018年3月16日、改訂2019年8月23日） | |||||
| 外部アンテナ | ||||
| 型番 | IM920ANT-XT | IM920ANT-XS | IM920ANT-XW | IM920ANT-XL |
| 製品画像 |  |  |  |  |
| 外形寸法 | 142mm×Φ10 | 110mm×Φ10 | 160mm×Φ12 | 164mm×Φ12 |
| チルト角度 | 最大90° | チルト非対応 | ||
| VSWR | 2.0以下 | 2.5以下 | ||
| ピークゲイン | 1.9dBi | 約2.0dBi | 3.0dBi | |
| 定格インピーダンス | 50Ω | |||
| 指向性 | 無指向性 | |||
| 動作温度範囲 | -30～80℃ | -40～85℃ | -30～70℃ | |
| 防水防塵性能 | なし | IP67 | ||
| コネクタ締め付け条件 | 0.6～1.0Nm | |||
| 技術資料 | 920MHz無線モジュール IM920、IM920s、IM920sLシリーズ用外部アンテナ取扱説明書 IM920ANT-XT図面 | 920MHz無線モジュール IM920、IM920s、IM920sLシリーズ用外部アンテナ取扱説明書 IM920ANT-XS図面 | 920MHz無線モジュール IM920、IM920s、IM920sLシリーズ用外部アンテナ取扱説明書 IM920ANT-XW図面 | 920MHz無線モジュール IM920、IM920s、IM920sLシリーズ用外部アンテナ取扱説明書 IM920ANT-XL図面 |
| 備考 | 片方向通信のときは、受信側に高利得アンテナ（八木・宇田アンテナなど）をお使いいただくと更に通信距離を伸ばすことができます | |||
| 接続ケーブル | ||
| 型番 | IM920CBL | IM920CBL-2 |
| 無線モジュール型番 | IM920sL-XT、IM920s-XT、IM920XT |
IM920sL-XS、IM920sL-XW、IM920sL-XL、 IM920s-XS、IM920s-XW、IM920s-XL、 IM920XS、IM920XW、IM920XL |
| 製品画像 |  |  |
| 使用コネクタ | SMA-R、U.FL | |
| 同軸ケーブル外径 | 1.13mm | 1.37mm |
| ケーブル長 | 約95mm | 約170mm |
| 定格インピーダンス | 50Ω | |
| 防水性能 | なし | オーリング付き |
| 技術資料 | IM920CBL外形寸法図 | IM920CBL-2外形寸法図 |
記載の商品は仕様その他を予告なく変更することがあります。
- ※1送料について：
- お買上げ合計金額が1万円未満のときは送料880円（税込）をいただきます。
- ※2見通し通信距離について：
- 見通し通信距離は弊社実験値です。詳細についてはテクニカルノートの見通し通信実験レポートをご参照ください。
- ※3コネクタについて：
- 1～9個のご購入時には適合コネクタを無償添付しています。DIPタイプかSMTタイプをご指定ください。
10個以上ご購入の際はコネクタを添付していません。別途お求めください。
